1. Diseño de transportadores de tornillo: métodos
¿Cómo dimensionar un alimentador de tornillo?
Los transportadores de tornillo sinfín están entre los equipos más extendidos para el transporte y dosificación de sólidos a granel. Por lo tanto, en muchos proyectos es necesario calcular el tamaño de un transportador de tornillo para alcanzar una capacidad requerida. También puede ser necesario verificar la capacidad de un tornillo existente en caso de que el material manejado cambie o aumente la capacidad requerida. Existen pocas fórmulas en la literatura, las cuales se presentan en esta breve Guía de Ingeniería.
Advertencia: Debe tenerse en cuenta que estas fórmulas tienen como objetivo dar una idea del tamaño del transportador de tornillo (es decir, su diámetro) y la velocidad a la que operará, basándose en ciertas suposiciones y decisiones de diseño (elección del paso del tornillo, inclinación). Las fórmulas también pueden usarse para verificar de manera aproximada la capacidad de un alimentador de tornillo existente. No están destinadas para un diseño detallado ni para la fabricación de un nuevo tornillo, tarea que siempre debe encomendarse a una empresa especializada (por ejemplo, adherida a la asociación CEMA en EE.UU. o SHAPA en el Reino Unido).
Esta página considera que el material no es aglomerante. Es importante, especialmente al usar el tornillo en industrias como la minería o el hormigón, donde deben tomarse precauciones especiales no detalladas aquí.
A continuación se muestra un diseño típico de transportador de tornillo sinfín:

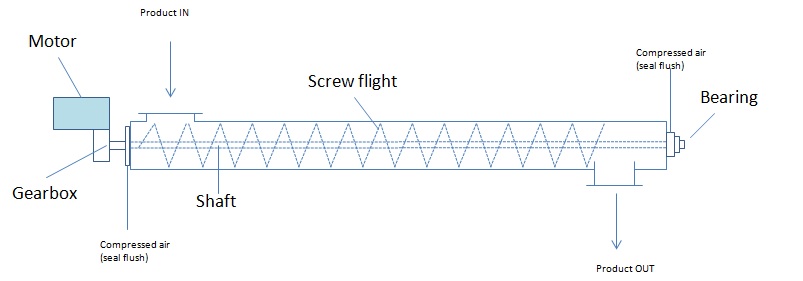

Figura 1: Dibujo esquemático del transportador de tornillo y componentes clave
2. Procedimiento de diseño de un transportador de tornillo
¿Cómo calcular el tamaño y la capacidad de un alimentador de tornillo?
Datos conocidos: capacidad requerida del transportador de tornillo, material
Incógnitas: tamaño y características del tornillo
2.1 Fórmula general
La capacidad de un transportador de tornillo con una hélice estándar puede estimarse de la siguiente manera:
Donde:
Q = capacidad del tornillo en kg/h
D = diámetro del tornillo en m
S = paso del tornillo en m
N = velocidad del tornillo en rpm
α = relación de carga
ρ = densidad aparente del material en kg/m³
C = factor de corrección por inclinación
Paso 1: definir el requerimiento
- Definir la capacidad requerida para el transportador de tornillo. El diseño del tornillo debe alcanzar una capacidad igual o mayor a este valor.
Ejemplo: el requerimiento para un tornillo que transporta azúcar es de 3500 kg/h.
Paso 2: calcular la capacidad del transportador de tornillo
- Asumir un diámetro D
- Definir el paso del tornillo (depende de las características del producto a transportar, entre otros parámetros) según el diámetro del tornillo.
| Distancia entre hélices (paso) | Longitud del paso S |
| Estándar | S = D |
| Corto | S = 2/3*D |
| Mitad | S = D/2 |
| Largo | S = 1.5*D |
- Estimar la relación de carga α del tornillo según las propiedades de flujo del sólido a transportar
| Material | Relación de carga mínima | Relación de carga máxima |
| Flujo no libre | 0.12 | 0.15 |
| Fluidez promedio | 0.25 | 0.30 |
| Flujo libre | 0.4 | 0.45 |
Nota: estos son solo órdenes de magnitud. Los valores pueden ser más altos o más bajos; en algunos casos, la relación de carga puede alcanzar incluso el 95%.
- Para el diseño de transportadores de tornillo inclinados: definir si el transportador es horizontal (lo cual siempre es preferible) o debe estar inclinado. Determinar el factor de corrección correspondiente.
| Inclinación en ° | Factor de corrección C |
| 0 | 1 |
| 5 | 0.9 |
| 10 | 0.8 |
| 15 | 0.7 |
| 20 | 0.65 |
- Ajuste la velocidad del tornillo sinfín para que la capacidad del transportador sea mayor que el requerimiento.
Ejemplo:
- El diámetro asumido es de 0.1 m
- Sin requisito específico para el tornillo, el paso se elige estándar, S = 0.1 m
- El azúcar es de flujo libre, se selecciona un factor de carga de 0.45
- El tornillo sinfín está instalado sin inclinación, C = 1
- La densidad del azúcar es de 800 kg/m³
El cálculo arroja 17 kg/h para 1 rpm. Ajustando la velocidad, se requieren 207 rpm para alcanzar una capacidad de 3500 kg/h.
Paso 3: comparar la capacidad calculada con la velocidad máxima del tornillo sinfín
Algunas velocidades máximas de referencia para tornillos sinfín se indican en la tabla siguiente:
Top 5 Más Populares
1. Guía de diseño para transporte neumático
2. Mezcladoras de cinta helicoidal
3. Mezclado de polvos
4. Guía de diseño de tolvas
5. Medición del grado de mezcla
--------------
--------------
Top 5 Nuevos
1. Mezcla seca continua
2. Velocidad de mezclado
3. Optimización del tiempo de ciclo del mezclador
4. Comparación entre mezcla por lote / continua
5. Ahorro de energía
| Diámetro del tornillo sinfín en m | 15% | 30%A | 30%B | 45% |
| 0.1 | 69 | 139 |
69 |
190 |
| 0.15 | 66 | 132 |
66 |
182 |
| 0.23 | 62 | 122 |
62 |
170 |
| 0.25 | 60 | 118 |
60 |
165 |
| 0.30 | 58 | 111 |
58 |
157 |
| 0.36 | 56 | 104 |
56 |
148 |
| 0.41 | 53 | 97 |
53 |
140 |
| 0.46 | 50 | 90 |
50 |
131 |
| 0.51 | 47 | 82 |
47 |
122 |
| 0.61 | 42 | 68 |
42 |
105 |
Si la velocidad calculada en el paso 2 es < que la velocidad máxima para el diámetro de tornillo sinfín seleccionado, el diseño puede mantenerse.
Si la velocidad calculada en el paso 2 es > que la velocidad máxima para el diámetro de tornillo sinfín seleccionado, el diseño no es adecuado y el cálculo debe repetirse modificando un parámetro, típicamente el diámetro.
Tenga en cuenta que al manipular polvos susceptibles de generar una explosión de polvo, la velocidad máxima debe garantizar que la velocidad lineal en la punta del transportador sea < 1 m/s.
Ejemplo:
- El diámetro seleccionado fue de 0.1 m, para el cual la velocidad máxima del tornillo al 45% se recomienda que sea de 190 rpm
- La velocidad calculada es demasiado alta; el cálculo debe repetirse modificando un parámetro. Se puede seleccionar un diámetro mayor, D = 0.15 m
- El cálculo se repite y esta vez se obtiene una velocidad de 62 rpm. Al ser menor que la velocidad máxima recomendada, el diseño del tornillo sinfín puede seleccionarse.
2.2 Fórmula alternativa proporcionada por CEMA
La asociación CEMA proporciona la capacidad de un transportador de tornillo sinfín como:
C = 0.7854*(Dt²-Dv)2").P.K.60/1728
Con:
C = capacidad en pies3/h/rpm
Ds = Diámetro de la hélice del tornillo sinfín en pulgadas
Dp = Diámetro del tubo/eje que soporta la hélice del tornillo sinfín en pulgadas
P = paso del tornillo sinfín en pulgadas
K = porcentaje de llenado de la artesa
Es la capacidad por 1 rpm. Si las dimensiones son conocidas, en el caso de un tornillo sinfín existente, la capacidad del tornillo (ft³/h) puede calcularse multiplicando por las rpm a las que opera el tornillo.
La fórmula proporciona resultados similares a la mencionada anteriormente.
3. Herramienta de cálculo de tamaño y capacidad de transportadores de tornillo sinfín

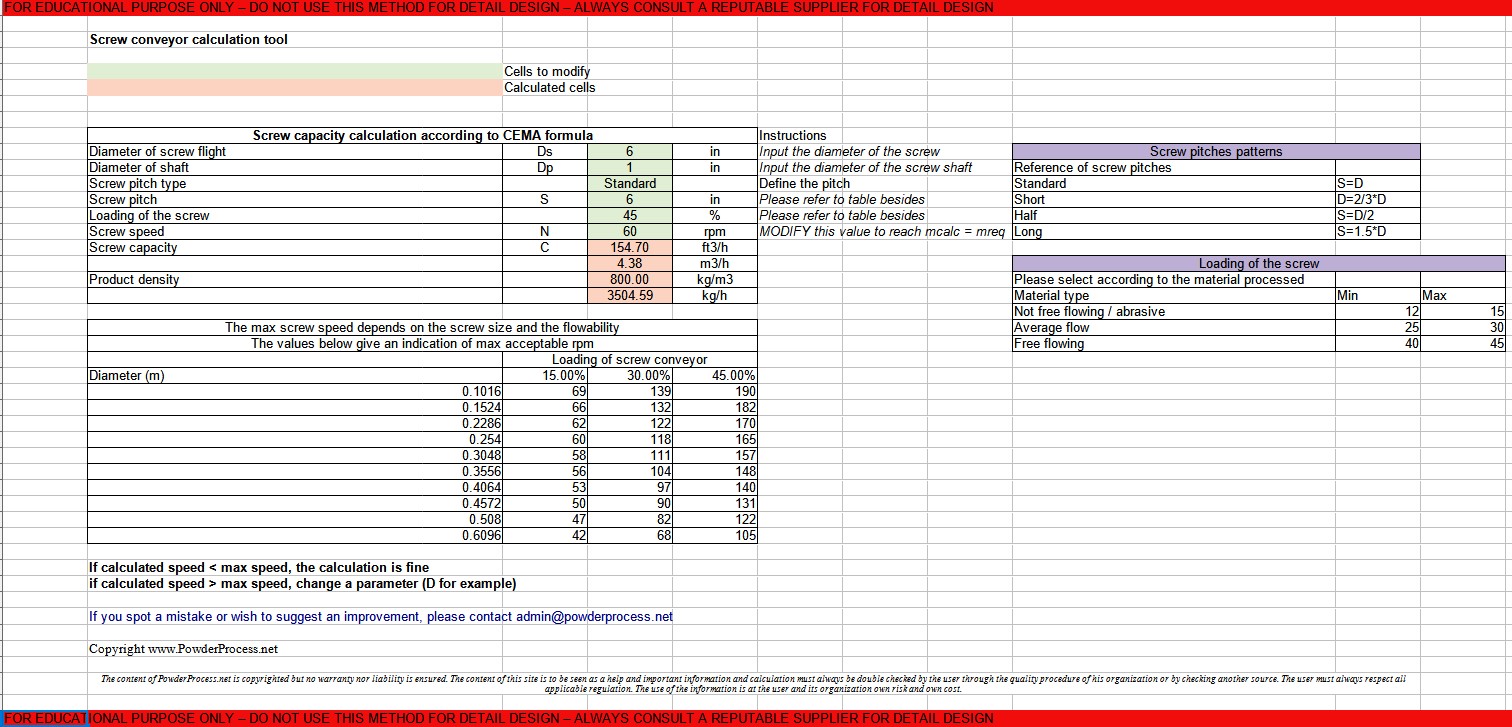

Puede encontrar una herramienta de cálculo aquí aplicando la fórmula proporcionada en esta página. Utilice esta herramienta solo para obtener una estimación aproximada del tamaño del tornillo sinfín, no realice diseños detallados con este archivo de Excel.
Advertencia: esta calculadora se proporciona para ilustrar los conceptos mencionados en esta página web; no está destinada al diseño detallado. No es un producto comercial y no se garantizan los resultados. Consulte a un diseñador de reconocimiento para cualquier necesidad de diseño detallado.
