Afleiderkleppen in bulkvastestofhandling (pneumatisch transport, zwaartekrachttransport)

Volg ons op Twitter
Vraag, opmerking? Neem contact met ons op via admin@powderprocess.net

---

Sectie-overzicht
1. Inleiding
2. Roterende plug (of trommelafleiders)
3. Bolkleppen
4. Roterende buis
5. Klep

---

1. Inleiding

Wat is een afleiderklep?

Het kan nodig zijn om een complexer pneumatisch transportsysteemte hebben dan een systeem waarbij product slechts van punt A wordt genomen en uitsluitend naar punt B wordt getransporteerd. Wanneer er meerdere bestemmingen en/of ophaalpunt zijn, is de installatie van pneumatische transport-afleiderkleppen noodzakelijk.

Er bestaan verschillende typen afleiderkleppen (zie hieronder), maar alle moeten aan bepaalde kenmerken voldoen: luchtdicht zijn en geen obstakel vormen voor de stroom van deeltjes (drukval reductie, hygiëne, breuk van deeltjes, verstopping van leidingenenz.). Een vlinderklep moet daarom worden vermeden voor dit soort toepassingen.

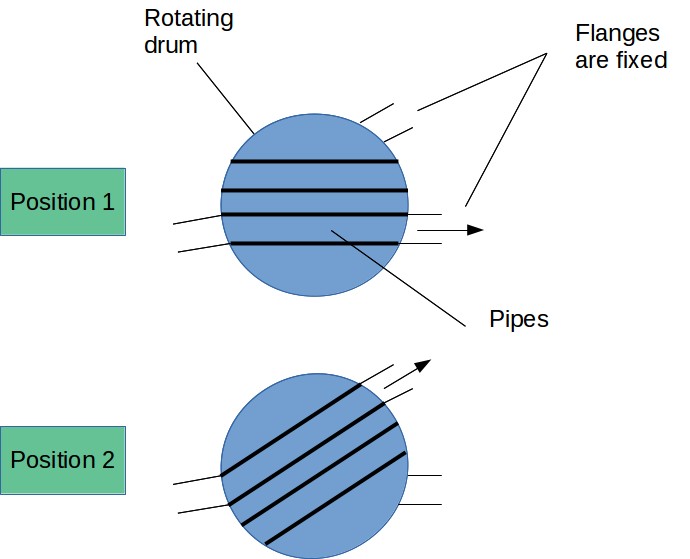

2. Roterende plug (of trommelafleiders)

Dergelijke kleppen zijn uitgerust met een inzetstuk met een hol gedeelte (de buis). De rotatie van deze plug binnen een trommel maakt het mogelijk om de stroom naar de ene of de andere richting om te leiden.

Trommelafleiderkleppen zijn hygiënisch, omdat ze, bij correct gebruik, elke productretentie voorkomen en luchtdicht kunnen zijn tot een druk van 3-6 bar(g). Aan de andere kant zijn het vrij dure apparaten.

Het ontwerp van de afdichting is belangrijk voor de duurzaamheid en het waarborgen van luchtdichtheid tijdens het transport. Sommige leveranciers bieden het gebruik van opblaasbare afdichtingen aan om het risico op beschadiging bij het verplaatsen van de klep te verminderen, terwijl een goede afdichting wordt gegarandeerd zodra de klep in positie is en de afdichting is opgeblazen.

3. Bolkleppen

In tegenstelling tot roterende plugkleppen vereist een systeem dat bolkleppen gebruikt om de richting te veranderen de installatie van 2 kleppen, één voor elke toevoerleiding.

Bolkleppen kunnen productretentie veroorzaken tussen de bol en de behuizing. Voor hygiënische toepassingen is een speciale pakking vereist om deze potentiële ophoping van product (met name bij poeders) te verminderen. Het grootste nadeel van het gebruik van bolkleppen is echter dat er altijd enige productretentie zal optreden voordat de klep sluit tijdens het transport. Dit kan niet volledig worden vermeden, soms kan het worden geminimaliseerd als bekend is dat één tak vaker wordt gebruikt dan de andere. Als kruisbesmetting van producten een zorg is, wordt deze methode niet aanbevolen.

Bolkleppen kunnen worden gebruikt voor druk- en dichte-fase-transport.

4. Roterende buis

Roterende buizen kunnen worden gebruikt als een goedkope en compacte oplossing wanneer distributie naar meer dan 2 bestemmingen nodig is. Tot een dozijn uitgangen kunnen worden voorzien.

Dergelijke systemen zijn vaak niet zo luchtdicht als andere ontwerpen en zijn daarom gereserveerd voor verdunde-fase-transport. Het ontwerp is ook minder robuust, met name in vergelijking met roterende plugkleppen.

5. Klep

Een klep die één zijde van een Y-verbinding afsluit, is het eenvoudigste ontwerp. Het moet echter alleen worden overwogen bij zwaartekrachttransport aangezien het bijzonder onluchtdicht is. Als het in een pneumatische transportleiding wordt toegepast, is de kans groot dat een deel van het product in de verkeerde richting terechtkomt. Product kan aan de leiding blijven plakken en voorkomen dat deze goed sluit.
