Leitungsverstopfungen – Verstopfungen in Förderleitungen

Fehlersuche in pneumatischen Fördersystemen

Ursachen für Verstopfungen in Förderleitungen, Methoden zur Beseitigung von Blockaden und Vermeidung von Leitungsverstopfungen

Folgen Sie uns auf Twitter
Fragen oder Anmerkungen? Kontaktieren Sie uns unter admin@powderprocess.net

---

Zusammenfassung des Abschnitts
1. Definition
2. Hauptursachen
3. Vermeidung von Leitungsverstopfungen in pneumatischen Fördersystemen
4. Wie lassen sich verstopfte pneumatische Förderleitungen freimachen?

---

1. Definition

Was passiert, wenn ein pneumatisches Fördersystem verstopft?

Pneumatische Förderung ist ein vielseitiges und zuverlässiges Verfahren zum Transport von Pulvern und Schüttgütern. Die einzige echte Prozessstörung, die zu einem sofortigen Stillstand der Anlage und möglicherweise zu langen Ausfallzeiten führen kann, ist eine Leitungsverstopfung.Diese tritt gelegentlich aufgrund von Vorfällen während des Transports auf, muss jedoch von Anlagenbetreibern vermieden werden. Es sollten Vorsichtsmaßnahmen getroffen werden, um dies zu verhindern. Die hier behandelten Verstopfungen sind plötzliche Blockaden; andere Arten von Verstopfungen durch Ablagerungen in Leitungen können ebenfalls auftreten, sind jedoch über einen längeren Zeitraum zu betrachten.

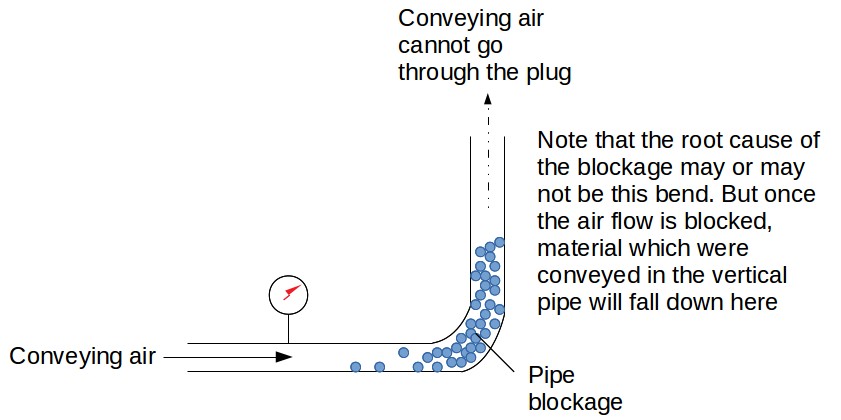

Abbildung 1: Manifestation einer Leitungsverstopfung in einer pneumatischen Förderleitung

2. Hauptursachen – Warum verstopfen pneumatische Fördersysteme?

Eine plötzliche Verstopfung der Leitung tritt auf, wenn die von der Förderluft bereitgestellte Energie nicht ausreicht, um das Pulver in Bewegung zu halten. Die Feststoffpartikel setzen sich ab, verringern den Leitungsquerschnitt und blockieren ihn schließlich vollständig. Die Förderluft kann nicht mehr durch die Leitung zirkulieren, und alle Feststoffe, die sich vor und hinter der Verstopfung befinden, kommen zum Stillstand, was möglicherweise das Ausmaß der Blockade weiter vergrößert.

Es gibt verschiedene mögliche Hauptursachen, die zu einem Stillstand des Materialflusses führen:

• Die Luftgeschwindigkeit ist nicht an allen Stellen der Förderleitung hoch genug, um über der minimalen Fördergeschwindigkeit für die transportierten Feststoffpartikel zu liegen (> Saltationsgeschwindigkeit und Verstopfungsgeschwindigkeit).

• Der Luftförderer kann keinen ausreichend hohen Druck erreichen, um den Druckverlust zu überwinden, der durch die Feststoffe verursacht wird. Das bedeutet im Umkehrschluss, dass ein zu hoher Feststoffdurchsatz, der zu einem zu hohen Feststoffbeladungsverhältnisführt, einen Druckverlust erfordern kann, den der Luftförderer – Gebläse oder Druckluft – nicht erreichen kann.

• Die Rohrleitungskonfiguration verursacht Strömungsinstabilitäten in der Leitung.

• Es gibt Undichtigkeiten in der Leitung, die die tatsächliche Luftgeschwindigkeit an einigen Stellen unter die minimale Fördergeschwindigkeit senken.

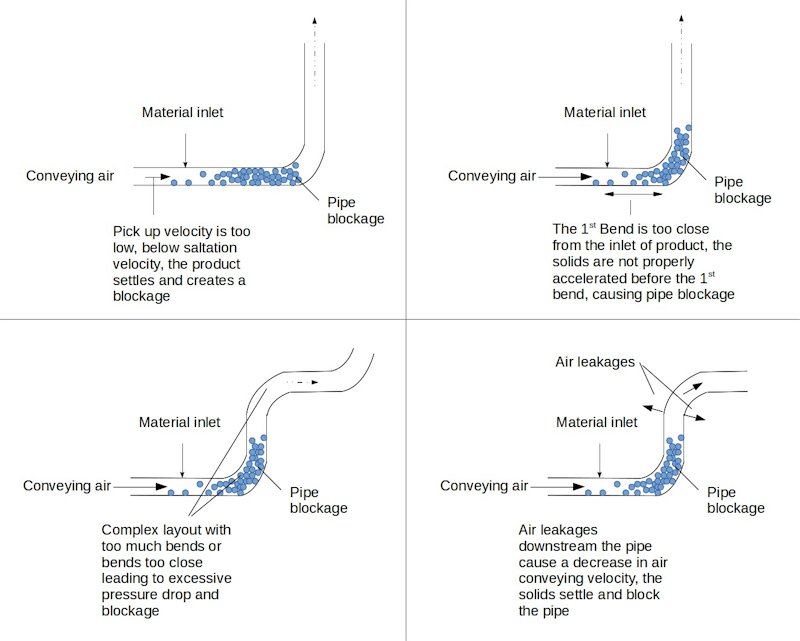

Abbildung 2: Hauptursachen für Leitungsverstopfungen in pneumatischen Förderleitungen

3. Vermeidung von Leitungsverstopfungen in pneumatischen Förderanlagen

Auslegung

Minimale Förderluftgeschwindigkeit

Um zu verhindern, dass sich Feststoffpartikel absetzen, und um sicherzustellen, dass sie von der Förderluft mitgerissen werden, muss eine bestimmte minimale Förderluftgeschwindigkeit erreicht werden, die vom jeweiligen Pulver oder Schüttgut abhängt. Das pneumatische Fördersystem muss so ausgelegt sein, dass an jeder Stelle der Leitung gilt: U_Luft > U_min.Dies gilt insbesondere für den Anfangsbereich der Leitung, in dem die Feststoffe in die Leitung dosiert werden (Aufnahmegeschwindigkeit), und an jeder Stelle, an der sich der Leitungsdurchmesser ändert (abgestufte Leitung).

Druckverlust und Spezifikation des Luftförderers

Die Leitungsauslegung muss eine Berechnung des Druckverlusts für die geplante Förderkapazität der Materialien umfassen. Der Luftförderer muss dann so gewählt werden, dass er den erforderlichen Druck bei der benötigten Luftstromrate bereitstellen kann, um die Partikel mit der richtigen Geschwindigkeit zu fördern.

Leitungsführung

Um Leitungsverstopfungen zu vermeiden, sollte die Leitungsführung so einfach wie möglich gestaltet sein.Besondere Aufmerksamkeit gilt Bögen, da die Feststoffströmung an Richtungsänderungen gestört und verlangsamt wird. Im Allgemeinen sollte nach dem Materialeintritt in die Leitung und vor dem ersten Bogen ein gerades Leitungsstück von mehreren Metern eingehalten werden. Aufeinanderfolgende Bögen sollten vermieden werden, und zwischen zwei Bögen sollte ein gerades Stück von mehreren Metern eingebaut werden.

Betrieb

Kontrolle von Strömung und Prozessparametern

Große Schwankungen der Materialzufuhrrate oder der Gebläsedrehzahl sollten vermieden werden.

Leitungsundichtigkeiten

Die Leitung sollte auf Undichtigkeiten überprüft werden, da diese die Luftgeschwindigkeit verändern und zu einer zu geringen Geschwindigkeit unter der minimalen Förderluftgeschwindigkeit führen können, was eine Leitungsverstopfung zur Folge hat.

Filter Wartung

Filter am Ende der Förderleitung müssen sauber sein und ständig einen begrenzten Druckverlust aufweisen. Wenn sie verstopfen, kann der zusätzliche Druckverlust zu hoch werden, und die Leitung kann verstopfen.

Automatisierung

Das Automatisierungssystem muss in der Lage sein, Leitungsverstopfungen vorherzusehen. Die einfachste Methode besteht darin, einen hohen Druck- oder Vakuumgrenzwert festzulegen und die Produktzufuhr zu stoppen, wenn dieser überschritten wird. Durch die Reduzierung der Produktmenge in der Leitung kann die Verstopfung behoben werden.

4. Freimachen verstopfter pneumatischer Förderleitungen

Was tun, wenn eine pneumatische Förderleitung verstopft ist?

Sobald eine Verstopfung in einer pneumatischen Förderleitung aufgetreten ist, gestaltet sich das Freimachen und der Neustart des Systems sehr schwierig. Hinweis: Jeder Vorgang zur Beseitigung einer Rohrverstopfung muss zunächst Gegenstand einer Risikoanalyse sein.

In vielen Fällen wird es notwendig sein, das verstopfte Rohr oder einen Teil des verstopften Rohrs zu demontieren, um ausreichend Produkt zu entfernen, damit der durch den Produktpfropfen verursachte Druckverlust verringert wird und die Förderleitung wieder in Betrieb genommen werden kann. Bei weniger schweren Verstopfungen kann es möglich sein, den Produktpfropfen durch mehrfaches Ein- und Ausschalten des Gebläses wegzuschieben. Natürlich darf während dieser Versuche kein weiteres Produkt in die Leitung eingebracht werden.

Hinweis: Die Verwendung eines "Molchs" (ein kleines, durch Druck durch das Rohr geschobenes Gerät) kann gelegentlich als Methode zur Beseitigung von Rohrverstopfungen diskutiert werden. Dies bezieht sich jedoch tatsächlich auf eine allmähliche Produktansammlung und nicht auf eine plötzliche Verstopfung des Rohrs aufgrund eines vorübergehenden Prozessproblems. Bitte konsultieren Sie die Seite zu Produktansammlungen dieser Website.
