Tuyau étagé
Utilisation des canalisations étagées dans le transport pneumatique
Question ou remarque ? Veuillez nous contacter à l'adresse admin@powderprocess.net
| Résumé de la section |
|---|
| 1. Qu'est-ce qu'un tuyau étagé ? |
| 2. Précautions d'utilisation d'un tuyau étagé |
1. Qu'est-ce qu'un tuyau étagé ?
La force motrice de tout système de transport pneumatique est un gradient de pression entre le début de la canalisation et la fin de celle-ci. La pression est toujours plus élevée au début du tuyau qu'à son extrémité, permettant ainsi l'établissement d'un flux d'air transportant les matériaux solides. Cela est valable aussi bien pour le transport en pression que sous vide.
Par conséquent, lorsque l'air se déplace dans la canalisation, la pression diminue. Cela entraîne une expansion de l'air. Comme l'air se dilate, la vitesse de l'air doit augmenter pour maintenir un débit massique constant. Cela signifie que la vitesse vers la fin du tuyau est plus élevée qu'au début.
Si la vitesse devient trop élevée, cela peut nuire au système de transport pneumatique. Parmi les conséquences possibles d'une vitesse excessive, on trouve :
Il peut alors être nécessaire d'ajuster la vitesse de l'air pour rester dans des conditions acceptables. Une solution consiste à utiliser un tuyau étagé, c'est-à-dire à augmenter le diamètre intérieur du tuyau pour compenser l'expansion de l'air et maintenir la vitesse de l'air aussi constante que possible sur toute la longueur de la canalisation. Un tuyau étagé est donc constitué de plusieurs sections de diamètre croissant.
Top 5 des plus populaires
1. Guide de conception du transport pneumatique
2. Mélangeurs à ruban
3. Mélange des poudres
4. Guide de conception des trémies
5. Mesure du degré de mélange
---------------
Top 5 des nouveaux articles
1. Mélange continu à sec
2. Vitesse de mélange
3. Optimisation du temps de cycle du mélangeur
4. Comparaison mélange par lot / continu
5. Économies d'énergie

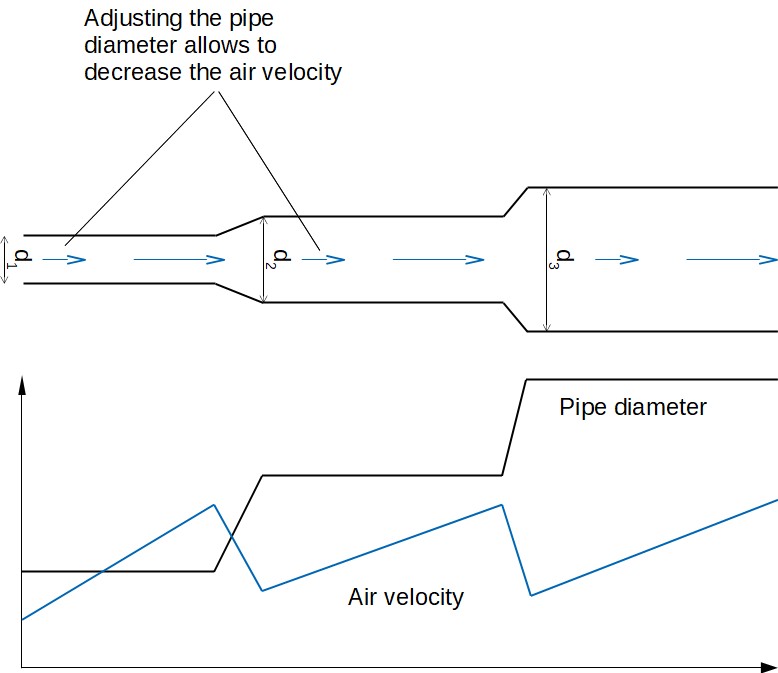

Figure 1 : Tuyau étagé et profil de vitesse de l'air
