Droge menging van cement en zand

1. Inleiding : droge menging van mortel en beton

De bouwsector is niet de typische sector waar men zou denken dat bulk solids proces techniek een grote rol speelt ; maar in werkelijkheid heeft het een centrale rol wanneer men beseft dat beton en mortel eigenlijk mengsels van bulk solids zijn.

Beton is inderdaad een mengsel van cement, zand en grind (aggregaat) en mortel een mengsel van cement, zand en kalk. Gezien de grote volumes die in de bouwsector zijn betrokken, is het noodzakelijk om het proces te industrialiseren om deze componenten droog te mengen. Het is belangrijk om de juiste mixer te vinden om dit te doen.

Let op dat, om gebruikt te worden, deze vaste mengsels verder moeten worden gemengd met water ; de mixers die worden gepresenteerd, kunnen worden gebruikt om alleen droog te mengen, maar kunnen ook worden gebruikt om water toe te voegen om het klaar voor gebruik zijnde cement of mortel te maken.

2. Hoe droge mengsels van cement en mortel te maken ?

2.1 Enkele as mixers

Enkele as mixers die in de cementindustrie worden gebruikt, zijn qua ontwerp vergelijkbaar met de lint blenders die in andere industrieën worden gebruikt, vaak met enkele extra paddles gemonteerd op de armen die het lint ondersteunen. Het belangrijkste verschil is dat de constructiematerialen van de mixer sterk moeten worden versterkt met slijtagebescherming om de slijtage te kunnen verdragen die wordt opgelegd door de stenen die worden gemengd. Ze zijn typisch beschikbaar met mengvolumes van 500-2000 l, ze zijn goedkoper dan andere ontwerpen, maar vereisen meer tijd voor mengen.

2.2 Dubbele as mixers

Deze mixers hebben een ontwerp dat dicht bij andere dubbele as mixers in de industrie ligt. In deze toepassing wordt de menging echter gedaan door convectie in plaats van door vloeistofvorming.

Dubbele as mixers zijn beschikbaar tot 5-6 m3 in de betonindustrie (bruikbare volume, dat typisch 60-70% van het totale volume is). De mengtijd kan variëren van 2 tot 10 minuten, afhankelijk van het materiaal dat moet worden gehomogeniseerd. Grote batches vereisen echter grote aandrijvingen, tot 2*110 kW voor een batchgrootte van 6 m3. De binnenkant moet worden bekleed met hoogwaardige legeringen (Ni-HARD bijvoorbeeld) om een voldoende levensduur te hebben wanneer zeer slijtagegevoelige materialen zoals stenen worden verwerkt...

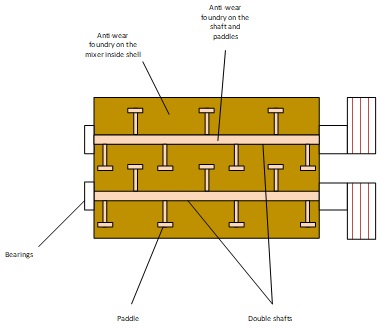

Figuur 1 : bovenaanzicht van dubbele as paddle mixer voor beton- en cementmenging

2.3 Planetaire mengsels

Planetaire mengsels zijn geénspireerd door de bakindustrie. Ze bestaan uit meerdere armen die onder specifieke paden roteren, waardoor het hele menggebied kan worden bereikt.

Planetaire mengsels kunnen zo groot zijn als 3 m³ mengvolume. Net als bij de andere ontwerpen op deze pagina, moet de binnenkant zijn ontworpen om een hoge weerstand tegen slijtage te hebben.

2.4 Ploughshare mengsels

Ploughshare mengsels kunnen worden aangepast wanneer niet alleen een droge mengsel moet worden gemaakt, maar ook water moet worden toegevoegd om nat beton of nat mortel te krijgen. Dit type mengsel brengt veel schaarwerk met zich mee en maakt dus een goede menging van vloeistoffen en vaste stoffen mogelijk.

3. Toevoeging van vloeistof

De bovengenoemde mengsels kunnen alleen worden gebruikt voor droge mengsels, de menging van vaste stoffen is dan geloosd, geconditioneerd en naar een bouwplaats gebracht waar het moet worden gemengd met water. Maar fabrikanten bieden meestal de mogelijkheid om water rechtstreeks in deze mengsels toe te voegen en zo direct nat mortel of beton te produceren.

3.1 Deagglomerators

Deagglomerators zijn kleine roerders, meestal uitgerust met bladvormige menggereedschappen en roterend bij 1000-3000 rpm, waardoor een grote lokale schaarwerking wordt gegenereerd. Ze worden altijd gebruikt als aanvulling op de hoofdroerder van de mixer waarop ze zijn gemonteerd.

3.2 Schoonmaken op de plaats

Mengsels in de betonindustrie kunnen worden uitgerust met waterinjectie, spuitballen / sproeiers, om de mixer schoon te maken.

4. Leveranciers van beton- en mortelmengers

De volgende bedrijven kunnen droge mengsels leveren voor cement- en mortelproductie :

• BHS Sonthofen
