ATEX-Zonen-Klassifizierungen 20, 21, 22: Eine Übersicht
Kriterien zur Definition der ATEX-Zonen im Hinblick auf Staubexplosionsrisiken: Zonen 20, 21, 22
Folgen Sie uns auf Twitter
Frage, Anmerkung? Kontaktieren Sie uns unter admin@powderprocess.net
| Zusammenfassung des Abschnitts |
|---|
| 1. Einführung: Was ist ATEX-Zonen-Klassifizierung? |
| 2. Zonen-Definitionskriterien und Klassifizierungsdiagramm |
| 3. Beispiele für ATEX-Zonen-Klassifizierung für Staubexplosionsrisiken |
| 4. Häufige Fehler und Best Practices bei der Definition von ATEX-Zonen |
1. Einführung: Was ist ATEX-Zonen-Klassifizierung?
Die europäischen ATEX-Richtlinien 94/9/EG und 1999/92/EG, überarbeitet im Jahr 2014, haben die Zonen-Klassifizierung eingeführt, um Bereiche innerhalb einer Fabrik zu identifizieren und zu klassifizieren, die ein Risiko für die Anwesenheit einer explosiven Staubwolke darstellen. Es handelt sich um einen Begriff, der mit der europäischen Regelung zusammenhängt, aber im Allgemeinen sollten für jede Staubgefährdungsanalyse (DHA) die Bereiche bestimmt werden, in denen eine Explosion auftreten kann.
Der Fabrikbetreiber muss eine Staubexplosionsrisikoanalysedurchführen, oft auch ATEX-Studie genannt, umdie Bereiche entsprechend der Wahrscheinlichkeit der Anwesenheit einer Staubwolke (Zonen-Klassifizierung) zu klassifizieren
Auf der anderen Seite muss der
Gerätehersteller ein Gerät liefern, das für die vom Prozessbetreiber definierte Zone geeignet ist
2. Zonen-Definition und Klassifizierungsdiagramm
Wie definiert man die ATEX-Zonen für Staub? Das folgende ATEX-Zonen-Klassifizierungsdiagramm
für Staubexplosionsgefahr hilft Ihnen, zu bestimmen, ob ein Bereich in Ihrer Fabrik/Arbeitsbereich als ATEX-Bereich klassifiziert werden muss. Die Anwesenheit eines klassifizierten ATEX-Bereichs und seine Bewertung hängen von der Wahrscheinlichkeit der Anwesenheit einer Staubwolke ab.
| ATEX-Zone | Definition |
|---|---|
| Zone 20 |
Was ist ATEX-Zone 20? Eine ATEX-Zone 20 ist ein Ort, an dem eine explosive Atmosphäre explosive Atmosphäre permanently oder während langer Zeiträume oder häufig vorhanden ist
Größenordnung: Staub in explosiver Konzentration ist vorhanden 1000 h oder mehr / Jahr (= normale Prozessbedingungen) |
| |
|
| Zone 21 |
Was ist ATEX-Zone 21? Eine ATEX-Zone 21 ist ein Ort, an dem eine explosive Atmosphäre gelegentlich unter normalen Arbeitsbedingungen vorhanden ist
Größenordnung: Staub in explosiver Konzentration ist vorhanden 10 h - 1000 h / Jahr (= unter bestimmten Prozessbedingungen) |
| Zone 22 |
Was ist ATEX-Zone 22? Eine ATEX-Zone 22 ist ein Ort, an dem eine explosive Atmosphäre unter normalen Arbeitsbedingungen nicht wahrscheinlich vorhanden ist oder, wenn sie vorhanden ist, nur für kurze Zeit
Größenordnung: Staub in explosiver Konzentration ist vorhanden von 1h bis 10h / Jahr (= sehr seltene Prozessbedingungen oder anormale Bedingungen - Lecks) |
Tabelle 1: ATEX-Staub-Zonen-Klassifizierungsdiagramm
Die Zoneneinteilung ist grundlegend, um dem Prozessoperator zu helfen, die notwendigen Maßnahmen zu ergreifen, um die Risiken der Entzündung einer Staubwolke zu reduzieren oder Schutzmaßnahmen im Falle von Explosionen zu ergreifen.
Hinweis: Schichten und Ablagerungen von Pulver müssen ebenfalls berücksichtigt werden, da sie bei hohen Temperaturen zu brennen beginnen oder in Suspension gebracht und zu einer explosiven Staubwolke werden können.
3. Beispiele für ATEX-Zonen für Staubexplosionsrisiken
[Laurent] gibt einige allgemeine Beispiele für Geräte, die oft in eine Kategorie oder eine andere fallen.
WARNUNG: Dies ist nur eine allgemeine Angabe, nur die spezifische Risikobewertung eines Prozesses kann bestätigen, ob ein Gerät zu einer Zone oder einer anderen gehört, abhängig von einem bestimmten Kontext.
ATEX-Zone
| Beispiel | Zone 20 |
|---|---|
| Innen | Silos , Hopper,, Mischer, , Trockner,, Zyklen,
Trockner, Zyklen,
Zyklone, Filter
Innen transportierte Systeme von Schüttgütern...etc... Zone 21 |
| |
|
| Unmittelbare Umgebung von Silos, Hoppern, Mischer, Trocknern, Zyklen, Filtern und Transportsystemen...etc... | Wird auch um Kippstationen herum gefunden, wenn Pulver in ein Gefäß oder einen Behälter gegossen wirdZone 22 |
| Gelegentliche Lecks an Mannlöchern, Filtern, im Falle eines Versagens von flexiblen...etc.. | In der Nähe von Förderhöhen, Wirbelschichten, Charge- oder Batch-Systemen |

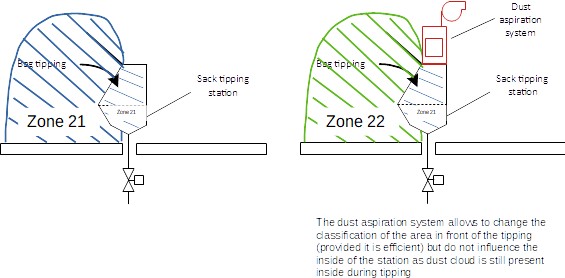

Der Prozess beeinflusst die ATEX-Zoneneinteilung stark. Zum Beispiel, wenn ein Prozess so konzipiert ist, dass Pulver in einen Trichter ohne Staubabsaugung gefüllt wird, ist der Bereich um die Füllstelle wahrscheinlich als Zone 21 klassifiziert, während bei Anwesenheit eines Staubabsaugsystems der Staub um die Füllstelle viel seltener ist, nur wenn das Staubabsaugsystem defekt ist oder wenn der Bediener eine Tüte fallen lässt, kann der Bereich um die Füllstelle dann als Zone 22 definiert werden.
Abbildung 1: Beispiel für ATEX-Zoneneinteilung für eine Losepulver-Sack-Abfüllstation
Die Zonendefinition und die Gründe, die eine bestimmte Zoneneinteilung oder das Fehlen einer Zoneneinteilung rechtfertigen, müssen in der ATEX-Risikoanalyse beschrieben werden und die Maßnahmen, die ergriffen werden müssen, müssen erklärt werden. Die Schlussfolgerungen der Risikoanalyse müssen von der Fabrik umgesetzt werden.
4. Häufige Fehler und Best Practices bei der Definition von ATEX-Zonen
4.1 Häufige Fehler bei ATEX-Zonen
Obwohl das Verständnis der Prinzipien von ATEX-Zonen für die Arbeitssicherheit von entscheidender Bedeutung ist, gibt es häufige Fehler, die Unternehmen vermeiden sollten. Die Erkennung und Korrektur dieser Fehler kann einen erheblichen Unterschied bei der Minimierung der Risiken im Zusammenhang mit Staubexplosionsgefahren machen. Hier sind einige der häufigen Fehler bei ATEX-Zonen:
- Fehlende regelmäßige Aktualisierungen: Ein häufiger Fehler ist es, ATEX-Zonen-Dokumente und -Bewertungen nicht auf dem neuesten Stand zu halten. Da sich Ihre Anlage entwickelt, können sich die Zonenanforderungen ändern. Überprüfen und aktualisieren Sie Ihre ATEX-Zonen regelmäßig, um sicherzustellen, dass sie den aktuellen Zustand Ihrer Betriebsabläufe genau widerspiegeln.
- Unvollständige Risikoanalyse: Unzureichende Risikobewertungen können zu falschen ATEX-Zonen-Klassifizierungen führen. Einige Unternehmen können bestimmte Bereiche übersehen oder das Potenzial für Staubwolken unterschätzen. Eine umfassende Risikoanalyse ist für eine ordnungsgemäße Zoneneinteilung unerlässlich.
- Wartung übersehen: Ausrüstungsdefekte, unzureichende Wartung oder das Fehlen von Sicherheitsmechanismen können zu unerwarteten Staubfreisetzungen führen. Die Vernachlässigung von Wartungsanforderungen kann zu Änderungen der ATEX-Zonen führen. Regelmäßige Ausrüstungsüberprüfungen und -wartung sind von entscheidender Bedeutung.
- Unzureichende Schulung: Wenn Ihre Mitarbeiter nicht ausreichend über die Risiken von ATEX-Zonen und die Verfahren zur Risikominderung geschult sind, können Sicherheitsmaßnahmen beeinträchtigt werden. Stellen Sie sicher, dass Ihr Personal die Bedeutung von ATEX-Zonen und die Verfahren zur Risikominderung versteht.
- Hybridzonen ignorieren: Einige Bereiche können Merkmale mehrerer ATEX-Zonen aufweisen. Das Ignorieren dieser Hybridzonen kann ein Fehler sein. Es ist wichtig, Bereiche genau zu bewerten und zu klassifizieren, unter Berücksichtigung aller potenziellen Risiken.
- Zonenchangements nicht dokumentieren: Wenn es Anpassungen an ATEX-Zonen aufgrund von Prozessänderungen oder Sicherheitsverbesserungen gibt, ist es wichtig, diese Änderungen zu dokumentieren. Das Unterlassen kann zu Verwirrung und Nichteinhaltung führen.
4.2 Best Practices für ATEX-Zonen
Um sicherzustellen, dass Ihre Anlage den ATEX-Zonen-Anforderungen entspricht und ein hohes Sicherheitsniveau aufrechterhält, beachten Sie die folgenden Best Practices:
- Umfassende Staubgefährdungsanalyse: Beginnen Sie mit einer gründlichen Staubgefährdungsanalyse (DHA), um das Risiko von Staubexplosionen genau zu bewerten. Eine sorgfältig durchgeführte DHA ist die Grundlage für eine ordnungsgemäße ATEX-Zoneneinteilung.
- Regelmäßige Überprüfungen und Aktualisierungen: Überprüfen und aktualisieren Sie Ihre ATEX-Zonen regelmäßig, um Änderungen an Ausrüstung, Prozessen oder Sicherheitsmaßnahmen Rechnung zu tragen. Diese Praxis hilft Ihnen, die Einhaltung der Vorschriften zu gewährleisten und ein sicheres Arbeitsumfeld aufrechtzuerhalten.
- Mitarbeiterschulung: Schulen Sie Ihre Mitarbeiter, um ATEX-Zonen zu erkennen und die Sicherheitsmaßnahmen zu verstehen, die mit jeder Zone verbunden sind. Gut informierte Mitarbeiter sind für die Unfallverhütung von entscheidender Bedeutung.
- Klare Beschilderung: Verwenden Sie klare und standardisierte Beschilderung, um ATEX-Zonen in Ihrer Anlage zu kennzeichnen. Eine ordnungsgemäße Kennzeichnung stellt sicher, dass Mitarbeiter und Besucher über die potenziellen Gefahren informiert sind.
- Ausrüstungskonformität: Wählen und warten Sie Ausrüstung, die den spezifischen ATEX-Zonen in Ihrer Anlage entspricht. Stellen Sie sicher, dass Lieferanten ATEX-zertifizierte Ausrüstung liefern, die für die vorgesehene Zone konzipiert ist.
- Dokumentation: Führen Sie detaillierte Aufzeichnungen über Ihre ATEX-Zonen-Klassifizierungen, Risikobewertungen und alle Änderungen, die im Laufe der Zeit vorgenommen werden. Die Dokumentation ist für die Einhaltung der Vorschriften und Sicherheitsaudits von entscheidender Bedeutung.
- Notfallpläne: Erstellen und implementieren Sie klare Notfallpläne für jede ATEX-Zone. Diese Pläne sollten Verfahren für Evakuierung, Abschaltung und Brandbekämpfung enthalten
