1. Definition der Mischeraustragszeit

Die Austragszeit eines Schüttgutmischers ist die Zeit, die benötigt wird, um ihn so weit zu entleeren, dass er für die nächste Charge bereit ist. Wichtig ist, dass die Definition *nicht* vorschreibt, den Mischer "vollständig zu entleeren". Tatsächlich ist es im Chargenbetrieb nicht immer notwendig, den Mischer komplett zu leeren.

2. Ausgetragene Pulvermenge als Funktion der Zeit

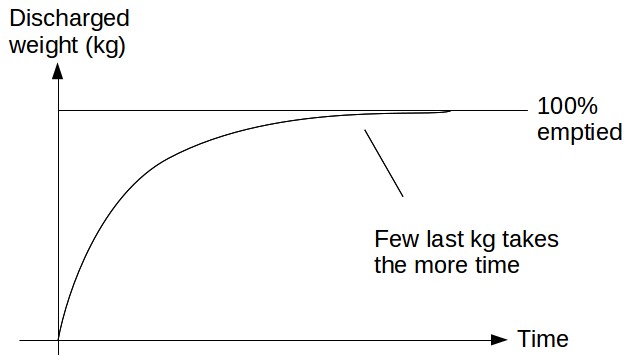

Diagramm 1: Austragszeitprofil

Die ausgetragene Menge steigt zu Beginn des Austrags stark an, folgt dann jedoch einer Asymptote, daher dauert das Entfernen der letzten Kilogramm aus dem Mischer proportional länger als der Rest der Charge.

Hinweis: Das obige Diagramm gilt für Mischer mit Austragsventilen, Klappen oder runden Öffnungen. Bei Mischern mit Bombentüren, die über die gesamte Länge des Mischers öffnen, existiert die Asymptote praktisch nicht.

3. Optimierung der Austragszeit von Chargen-Pulvermischern

Wie lässt sich der Austrag beschleunigen?

Zur Optimierung der Zykluszeit, kann es sinnvoll sein, den Austrag zu beenden, während noch einige Kilogramm Produkt im Mischer verbleiben. Wenn die Restmenge ausreichend gering ist, wird sie die Homogenität der nächsten Charge wahrscheinlich nicht beeinträchtigen. Dies spart jedoch mehrere Sekunden, was sich in einer höheren Kapazität niederschlägt. Der Austrag kann zeitgesteuert erfolgen, besser ist jedoch eine Gewichtsüberwachung – etwa durch Wiegezellen am Austragstrichter oder IBC auf Lastmessdosen . Der Mischer sollte mit niedriger Drehzahl betrieben werden,unterhalb der ATEX-Grenzgeschwindigkeit

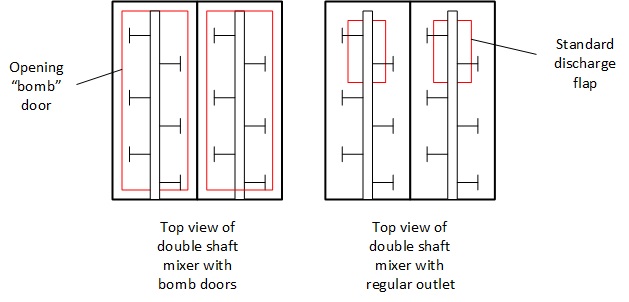

, um den Austrag zu fördern. Ein Optimum ist zu finden, da eine zu hohe Drehzahl den Austragsprozess gegen Ende sogar verlangsamen kann. Bombentüren – Austragsventile, die fast so lang wie der Mischerkörper sind – ermöglichen die kürzesten Austragszeiten. Sie sind typischerweise bei Doppelwellen-Paddelmischern zu finden. Falls Bombentüren nicht einsetzbar sind, kann das Austragsventil verdoppelt werden (beidseitig), um den Durchsatz zu erhöhen.Abbildung 1: Vergleich von Bombentüren und herkömmlichen Austragsventilen

4. Größenordnungen der Austragszeiten

Wie lange dauert das Entleeren eines Schüttgutmischers? Größenordnungen für einen 1000-Liter-Mischer

Tabelle 1: Übliche Austragszeiten Austragsart

Austragszeit
