Los Alimentadores por Pérdida de Peso (LIWF, por sus siglas en inglés) son equipos capaces de medir su cambio de peso a lo largo del tiempo y controlarlo. El alimentador consta de una tolva y un instrumento de dosificación, que puede ser una rosca simple, una rosca doble, un tubo vibrante o una cinta transportadora en los modelos más comunes. Este sistema se utiliza para pesar una cantidad precisa de sólidos, ya sea por \**lotes**\ en los modelos más simples o mediante alimentación continua en los más complejos.

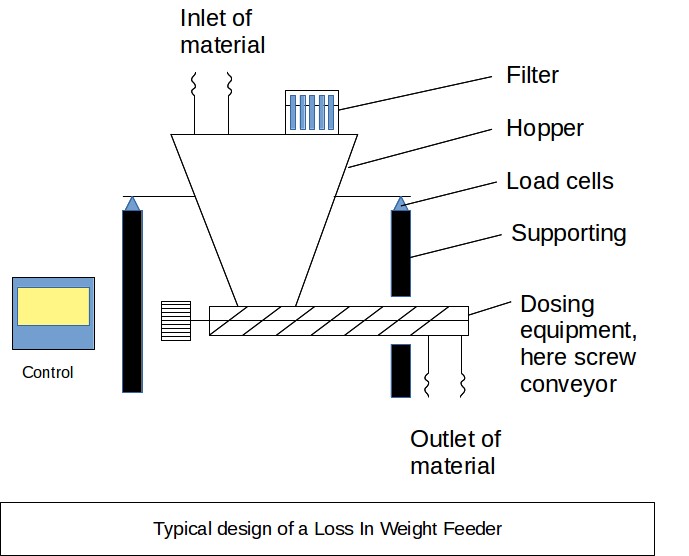

Figura 1: Diseño típico de un Alimentador por Pérdida de Peso
La dosificación por \**lotes**\ es sencilla; por lo tanto, el resto de esta página se centra en la dosificación continua, especialmente para una mezcla seca continua.

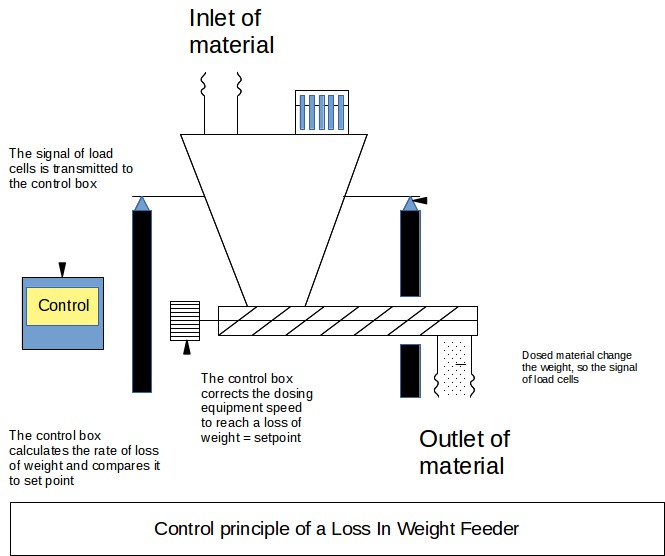

El control de un Alimentador por Pérdida de Peso se realiza mediante un lazo de retroalimentación desde la señal de las celdas de carga hasta la velocidad del motor. La señal de las celdas de carga se muestrean en intervalos de tiempo muy cortos para calcular la tasa de descarga del producto. Si el caudal es menor al esperado, se incrementa la velocidad del equipo de dosificación (por ejemplo, un transportador de tornillo). Si es demasiado alto, el equipo se ajusta para reducir su capacidad.
Para aumentar la precisión del alimentador y evitar acciones incorrectas, la señal de las celdas de carga se filtra para eliminar perturbaciones menores que no corresponden a un cambio real de peso. Estas perturbaciones pueden ser vibraciones causadas por alguien caminando cerca del alimentador, alguien tocándolo, corrientes de aire, y deben ser de corta duración y baja intensidad.
Top 5 Más Populares
1. Guía de diseño de transporte neumático
2. Mezcladoras de cinta helicoidal
3. Mezcla de polvos
4. Guía de diseño de tolvas
5. Medición del grado de mezcla
--------------
--------------
Top 5 Nuevos
1. Mezcla Seca Continua
2. Velocidad de mezcla
3. Optimización del tiempo de ciclo del mezclador
4. Comparación entre mezcla por \**lotes**\ y continua
5. Ahorro de energía
El filtro debe estar programado para reconocer también perturbaciones fuertes y actuar en consecuencia. Si el alimentador ya no puede calcular con precisión la pérdida de peso, cambiará automáticamente a dosificación volumétrica, fijando la velocidad de la herramienta de dosificación. Esta medida es una aproximación y solo es aceptable si el alimentador permanece en modo volumétrico por un corto tiempo. Es el caso durante el rellenado de la tolva del LIWF: de hecho, al añadir peso al alimentador, este ya no puede calcular la pérdida de peso y debe fijar la velocidad al último ajuste válido. El rellenado debe ser lo más breve posible para evitar desviaciones en la dosificación .
Es crucial que todas las conexiones, como cables eléctricos o tuberías neumáticas, sean muy flexibles y no ejerzan fuerza sobre el LIWF, ya que podrían falsear la lectura de las celdas de carga y, por lo tanto, la dosificación.
Existen numerosos criterios de diseño a considerar al elegir un LIWF. A continuación, se presenta una lista de los criterios más comunes:
Es el criterio más evidente: el LIWF debe estar diseñado para suministrar suficiente material al proceso de mezcla seca continua. Esto se logra seleccionando el tamaño adecuado del equipo de dosificación según la densidad de los materiales a dosificar. En el caso de un transportador de tornillo, esto incluye típicamente el diámetro del tornillo y el perfil (especialmente en dosificadores de doble tornillo). También es importante considerar que el proceso no siempre operará a la misma capacidad; por lo tanto, deben determinarse las tasas mínima, máxima y nominal.
El LIWF debe ser capaz de entregar el caudal correcto, pero también debe dosificar de manera constante en el tiempo. La tasa promedio dosificada debe estar cerca del objetivo, y la variabilidad también debe ser baja.
Esto se representa matemáticamente mediante la desviación relativa del punto de ajuste (RSP) y la desviación estándar relativa (RSD, o CV% si se expresa en porcentajes). Estos valores siempre se muestran en %.

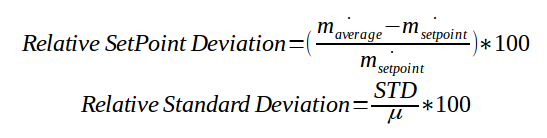

Ecuación 1: RSP y RSD para alimentadores
Los LIWF están equipados con una tolva cuyo tamaño debe ser adecuado para la densidad del material y la tasa de dosificación. Como se explicó anteriormente, el rellenado de la tolva perturba el LIWF y reduce su precisión debido al cambio necesario a dosificación volumétrica. Por lo tanto, la tolva debe ser lo suficientemente grande para reducir el número de rellenados por hora. Sin embargo, no debe ser demasiado grande, ya que un rellenado prolongado también afectará negativamente la precisión del alimentador. Por lo tanto, se debe encontrar un equilibrio entre rellenados raros/frecuentes y rellenados cortos/largos. En general, los fabricantes se refieren a los siguientes criterios de diseño:
El proceso de rellenado también debe diseñarse para ser rápido y preciso en menos de 30 segundos. El rellenado no debe realizarse cuando la tolva esté casi vacía, ya que la llegada del producto podría generar un pico en la dosificación y debe quedar un espacio libre en la tolva después del rellenado para evitar que el desbordamiento de polvo falsee la lectura de las celdas de carga . En general, el rellenado debe programarse cuando la tolva esté entre el 50% y el 80% de su volumen.
Una buena fluidez dentro de la tolva del LIWF es clave para garantizar una dosificación precisa. Si el material tiende a formar puentes o "rat-holes" (túneles), el suministro de producto al dosificador no será constante, lo que generará una fuerte variabilidad en la tasa de dosificación.
La fluidez debe estudiarse previamente para que el diseño de la tolva y los dispositivos de ayuda a la descarga necesarios se incluyan en el alimentador. Los siguientes dispositivos de ayuda a la dosificación pueden seleccionarse:
Tabla 1: Lista de ayudas comunes para el flujo en Alimentadores por Pérdida de Peso
| Dispositivo de descarga | Efecto - Uso |
|---|---|
| Intrometedor | Pequeño agitador en la parte inferior de la tolva del alimentador por pérdida de peso (LIWF), generalmente utilizado con alimentadores de tornillo para garantizar una buena alimentación de los mismos |
| Vibrador | Un vibrador puede instalarse en la tolva del alimentador LIWF. Es eficiente con materiales que no tienden a compactarse. Dado que la vibración interfiere con las celdas de carga, solo son aceptables pequeñas variaciones, y el vibrador debe ser un modelo del fabricante para que el filtro pueda reconocer y eliminar su patrón de vibración de la señal de las celdas de carga |
| Agitador | Es posible añadir un agitador en la tolva para materiales con fluidez muy pobre. Es un método eficiente, pero presenta inconvenientes, especialmente en cuanto a coste y espacio ocupado, reduciendo la accesibilidad y limpieza de la tolva |
| Paredes flexibles |
Algunos fabricantes incorporan una lámina flexible en la parte inferior de la tolva, a lo largo de sus paredes, que puede moverse mecánicamente. Este método resulta bastante eficiente, pero debe evaluarse su compatibilidad con la aplicación (industria alimentaria, etc.) |
| Fluidización | Otra posibilidad es añadir placas de fluidización a la tolva. También es eficiente, pero debe evaluarse su impacto en la precisión de dosificación. La tolva debe estar equipada con un filtro grande para evitar cualquier aumento de presión |
Es crucial asegurarse de que las celdas de carga funcionen correctamente para lograr una dosificación precisa. Para que las celdas de carga operen adecuadamente, debe garantizarse lo siguiente:
Tabla 2: Interfaces de proceso del alimentador LIWF
| Interfaz |
Efecto - Uso |
|---|---|
| Entrada / salida del alimentador |
El alimentador LIWF debe conectarse al resto de la instalación mediante tuberías flexibles. Estas, típicamente de silicona, deben ser muy flexibles y estar instaladas de manera que no ejerzan tracción o empuje sobre el LIWF, lo que podría alterar las celdas de carga |
| Salida |
Debe instalarse un compensador de presión a la salida del alimentador. Este compensador permite reducir el efecto de la presión aguas abajo (por ejemplo, en un mezclador continuo) que tiende a retroceder hacia el alimentador y ejercer presión sobre él. Algunos fabricantes ofrecen ahora compensación de presión electrónica. Consiste en disponer de dos sondas de presión: una en la tolva y otra a la salida del equipo de dosificación. La diferencia de presión permite calcular la fuerza aplicada sobre las celdas de carga y restarla de su señal. |
| Servicios auxiliares | Los cables eléctricos y neumáticos deben instalarse con longitud suficiente para que cuelguen sin influir en las celdas de carga |
| Soporte |
El soporte debe estar nivelado y ser muy estable. Se recomienda contactar al fabricante para diseñar adecuadamente el soporte |
Existen numerosos proveedores de alimentadores por pérdida de peso, que encuentran aplicaciones en diversas industrias como química, polímeros (por ejemplo, alimentación de extrusoras) o alimentaria (dosificación fina). Los siguientes proveedores pueden suministrar alimentadores por pérdida de peso:
Fabricantes de alimentadores por pérdida de peso:
K-Tron
Schenck
Acrison
Esta es una lista no exhaustiva y PowderProcess.net no tiene relación con estas empresas.
