Lineaire weegschaal: ontwerpgids

1. Inleiding

Het belang van wegen

Vulmachines worden gebruikt om een zeer precieze hoeveelheid materiaal af te wegen en te verpakken dat verkocht zal worden. Het waarborgen van een zo nauwkeurig mogelijk gewicht is cruciaal voor het bedrijf, omdat dit helpt om de productie winstgevend te maken (niet overvullen en "gratis" verkopen), de productprestaties volgens de consumentenverwachting (bijvoorbeeld instantdranken moeten de juiste hoeveelheid poeder bevatten voor een goede reconstitutie) en de naleving van de regelgeving (niet minder verkopen dan aangegeven).

Sommige vulmachines zijn uitgerust met een eigen doseersysteem, bijvoorbeeld een schroefdosering (of meerdere) die volumetrisch een gedefinieerde hoeveelheid materiaal afgeeft. Andere machines zijn niet direct uitgerust met zo’n doseersysteem, waardoor het noodzakelijk is deze functie vóór de vulmachine uit te voeren om ervoor te zorgen dat de vulmachine de juiste hoeveelheid ontvangt.

Een manier om dit te doen is door een weegsysteem te hebben dat het te vullen materiaal weegt en vervolgens aan de vulmachine afgeeft. Een van de ontwerpen die relatief eenvoudig en goedkoop is, maar toch efficiënt, is het gebruik van een lineaire weegschaal. Dit technische artikel beoogt uit te leggen wat een lineaire weegschaal is en hoe deze werkt.

2. Componenten van lineaire weegschalen

Lineaire weegschalen zijn ontworpen om snel een precieze hoeveelheid materiaal (meestal een bulkvast materiaal met vrij grote deeltjesgrootte, niet stoffig) te wegen. De afgewogen hoeveelheid kan vervolgens worden afgegeven aan een vulmachine, meestal onder de weegschaal geplaatst, om het materiaal te verpakken.

Een algemeen ontwerp is nu wijdverspreid geadopteerd door fabrikanten, hoewel sommige details en opties kunnen variëren van leverancier tot leverancier.

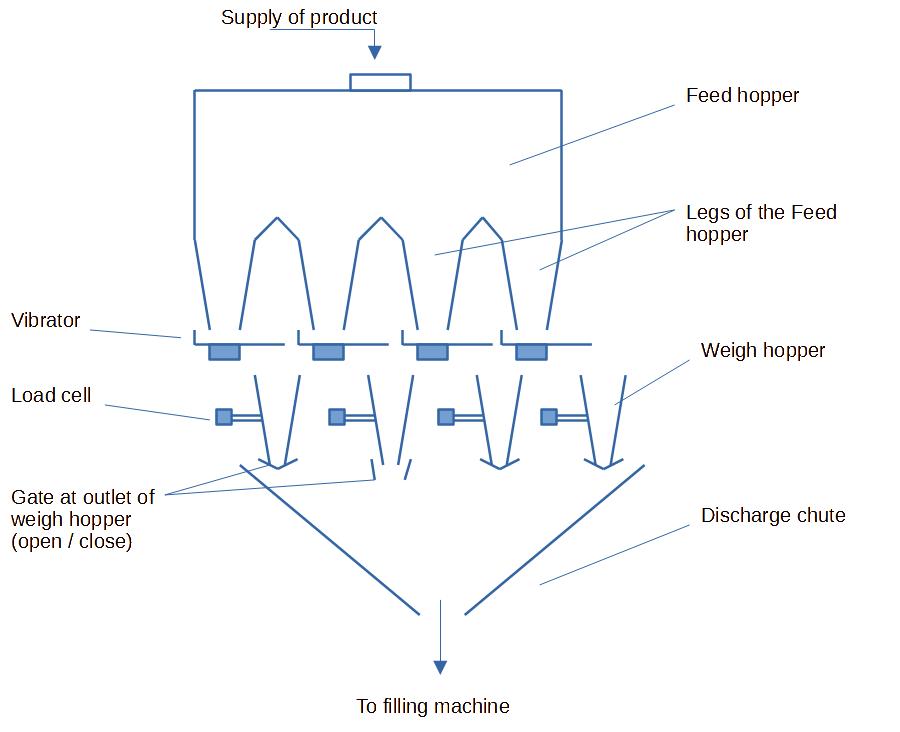

Lineaire weegschalen bestaan uit de volgende componenten:

• Een invoertrechter

• Een lineaire trillingsvoeder

• Een weegtrechter

• Een afvoergoot

2.1 Invoertrechter

De weegschaal is uitgerust met een trechter om een bepaalde hoeveelheid te doseren materiaal te bufferen. De trechter moet regelmatig worden bijgevuld vanuit het upstream-proces om een redelijk constant niveau van materiaal te handhaven.

De trechter kan één poot hebben als de lineaire weegschaal slechts één baan heeft. De trechter kan echter ook meerdere poten hebben als de lineaire weegschaal meerdere banen heeft.

2.2 Aantal banen

Een lineaire weegschaal kan meerdere banen hebben; 1 tot 4 banen is vrij gebruikelijk. Het is noodzakelijk om meer weegbanen te hebben als de weegschaal zijn capaciteit moet vergroten (vaker wegen).

2.3 Lineaire trilinrichtingen

Lineaire trilinrichtingen zijn geplaatst onder elke poot van de invoertrechter en zijn verantwoordelijk voor het gecontroleerd doseren van materiaal in individuele voedertrechters. Deze trilinrichtingen gebruiken geavanceerde triltechnologie om de materiaalstroom te reguleren, waardoor consistentie en nauwkeurigheid worden gegarandeerd. De precieze coördinatie van lineaire trilinrichtingen draagt bij aan de effectiviteit van de lineaire weegschaal bij het bereiken van de gewenste doelgewichten.

2.4 Weegtrechters

Weegtrechters zijn uitgerust met krachtsensoren (load cells) die nauwkeurige en realtime gewichtsmeting van het materiaal dat ze bevatten mogelijk maken. Het besturingssysteem van de lineaire weegschaal past de trilling en sluiting van de voedertrechter aan om het gewenste doelgewicht in elke weegtrechter te bereiken. In tegenstelling tot combinatieweegschalen is het doelgewicht in elke trechter gelijk aan het vulgewicht.

2.5 Afvoergoot

De afvoergoot fungeert als geleider voor het materiaal nadat het nauwkeurig is afgewogen in de weegtrechters. Deze gecontroleerde afvoer zorgt voor een precieze overdracht van materiaal naar de downstream-processen.

3. Werkingsprincipe van een lineaire weegschaal

De weegschaal moet worden voorzien van materiaal vanuit een upstream-proces, meestal een trechter uitgerust met een voeder, zoals een schroeftransportband of een trilplaat. De voeder zal materiaal afgeven aan de invoertrechter van de lineaire weegschaal; het te doseren product zal vervolgens in de trechter stromen en een van de uitlaten van de trechter bereiken. De trechter kan typisch zijn uitgerust met 1 tot 4 poten.

Het handhaven van een hoog en constant niveau in de trechter is cruciaal, omdat dit een gelijkmatige voeding van alle poten mogelijk maakt. Dit zorgt op zijn beurt voor een goede en gelijkmatige toevoer van product naar de lineaire trilinrichtingen.

Het te doseren materiaal valt van elke voeder in een weegtrechter die op krachtsensoren is geplaatst. Het besturingssysteem van de lineaire weegschaal past de trilling aan om te proberen het gewenste doelgewicht in de weegtrechter te bereiken.

Bij een lineaire weegschaal is de hoeveelheid die in elke weegtrechter wordt afgewogen gelijk aan het doelvulgewicht. Slechts één weegtrechter wordt geleegd om het materiaal te verpakken. Dit is een fundamenteel verschil ten opzichte van een combinatieweegschaal, waarbij meerdere trechters samen worden geleegd om het doelgewicht te bereiken.

4. Dimensionering van een nieuwe lineaire weegschaal

De dimensionering van een nieuwe lineaire weegschaal hangt af van de volgende factoren:

• Het te doseren product: vloeibaarheid, kleverigheid, bulkdichtheid
• De hoeveelheid materiaal die moet worden gedoseerd
• De snelheid van de vulmachine
• De te bereiken nauwkeurigheid

4.1 Te doseren product

Het is zeer belangrijk om het te doseren product te begrijpen: is het relatief fijn (als het te fijn en stoffig is, zijn lineaire weegschalen, die open systemen zijn, waarschijnlijk niet de juiste keuze), of meer korrelig, wat gunstiger is voor lineaire weegschalen. Is het kleverig, olieachtig? In dat geval zijn specifieke afwerkingen zoals gedimde oppervlakken nodig. Dergelijke eigenschappen kunnen ook de vorm van de voeder- en weegtrechters beïnvloeden om de reinigbaarheid te verbeteren. Wat is de bulkdichtheid, die de grootte van de trechters bepaalt om voldoende ruimte te hebben om het doelgewicht te bereiken.

4.2 Hoeveelheid te doseren materiaal

De te doseren hoeveelheid is afhankelijk van de vulmachine die zich downstream van de lineaire weegschaal bevindt. Het is belangrijk om het bereik van het vulgewicht te definiëren, evenals het overeenkomstige bereik van de bulkdichtheid van de te vullen producten.

4.3 Snelheid van de vulmachine

De lineaire weegschaal moet product kunnen leveren telkens wanneer een zak, sachet, stick, enz. klaar is bij de vulmachine. Machines die kleine verpakkingsgewichten verwerken, kunnen zeer snel zijn, tot 100 verpakkingen per minuut. De weegschaal moet daarom dienovereenkomstig worden ontworpen, bijvoorbeeld met meerdere banen die parallel kunnen doseren en zo het aantal wegingen per minuut kunnen verhogen. Een lineaire weegschaal kan typisch 10-12 wegingen/minuut/baan uitvoeren. Gezien we typisch tot 4 banen kunnen hebben, zal het moeilijk zijn om meer dan 50 wegingen/minuut te bereiken. Het is echter mogelijk om bijvoorbeeld 2 invoertrechters te hebben, elk gekoppeld aan 4 weegschalen, waardoor de capaciteit kan worden verhoogd, maar dit is niet echt haalbaar voor grote hoeveelheden vanwege de benodigde ruimte.

4.4 Te bereiken nauwkeurigheid

De nauwkeurigheid kan niet echt onafhankelijk van de bovenstaande ontwerpparameters worden ingesteld. Het verhogen van de snelheid zal waarschijnlijk leiden tot een lagere nauwkeurigheid; kleinere gewichten zullen ook leiden tot een grotere relatieve fout. De eigenschappen van het product zullen ook sterk van invloed zijn op de nauwkeurigheid. Bijvoorbeeld, als een korrelig product wordt gevuld, kan de nauwkeurigheid afhangen van het al dan niet vallen van een stuk aan het einde van de dosering.

Naast de nauwkeurigheid is het ook belangrijk om het procesvermogen van de machine te begrijpen. De leverancier kan bijvoorbeeld 1,5 g specificeren, maar geldt dit voor 1 sigma, 2 sigma, 3 sigma, enz.? Dit moet met de leverancier worden verduidelijkt.

5. Speciale ontwerpen van lineaire weegschalen

Leveranciers kunnen specifieke ontwerpen aanbieden om aan zeer speciale behoeften in fabrieken te voldoen.

5.1 Co-dosering, mengen

Tot nu toe zijn we ervan uitgegaan dat lineaire weegschalen slechts één type materiaal tegelijk kunnen verwerken. Dit is niet noodzakelijk waar; het is namelijk mogelijk om de weegschaal met 2 producten te voeden en een specifiek gewicht voor elk van de ingrediënten te programmeren. Hiervoor is het nodig om 2 invoertrechters naast elkaar te hebben en elke trechter met een ander materiaal te vullen.

De trechters hebben één of meerdere poten, afhankelijk van de te bereiken capaciteit. Het besturingssysteem van de weegschaal wacht tot 2 weegtrechters klaar zijn (1 voor elk product) en laat vervolgens de ingrediënten samen vallen, waardoor 2 componenten in de verpakking kunnen zitten.

Deze oplossing vereist een complexer upstream-proces, omdat de weegschaal continu moet worden gevoed vanuit verschillende trechters (één voor elk ingrediënt). Hoe meer ingrediënten er zijn, des te groter de weegschaal moet zijn, vooral als de te bereiken snelheid hoog is.

Dit kan een oplossing zijn om een complete menglijn te vermijden als de recepten relatief eenvoudig zijn.

6. Probleemoplossing bij lineaire weegschalen

Uitdagingen en beperkingen	Beschrijving
Materiaaleigenschappen	Variatie in deeltjesgrootte of dichtheid kan de weegnauwkeurigheid beïnvloeden.
Systeemkalibratie	Regelmatig onderhoud en herkalibratie zijn vereist om kalibratiedrift te voorkomen.
Snelheid en doorvoer	Hogesnelheidsproductie kan de nauwkeurigheid uitdagen, waardoor aanpassing aan snelle materiaalstroom nodig is.
Aanbakken van materiaal	Materialen met hoge adhesieve eigenschappen kunnen aan de oppervlakken van voedertrechters blijven plakken, wat de doseernauwkeurigheid beïnvloedt.
Trilproblemen	Precieze trillingskalibratie is essentieel om variaties in materiaalstroom en doseeronnauwkeurigheden te voorkomen.
Onderhoudsvereisten	Mechanische componenten kunnen slijtage ondergaan, waardoor regelmatig onderhoud noodzakelijk is.
Integratie-uitdagingen	Het waarborgen van compatibiliteit met upstream- en downstream processen is cruciaal voor de systeemefficiëntie.
Complexe Besturingssystemen	De programmeercomplexiteit kan uitdagingen opleveren tijdens de installatie, waardoor opgeleid personeel vereist is.
Omgevingsfactoren	Variaties in temperatuur en vochtigheid kunnen de prestaties van gevoelige componenten beïnvloeden.
Kruiscontaminatie van Materialen	Volledige lediging van weegtrechters is essentieel om kruiscontaminatie tussen materialen te voorkomen.
Productwisselingen	Het wisselen van producten kan aanpassingen en herkalibratie vereisen, wat kan leiden tot stilstandtijd.
Beperkt tot Vrijstromende Materialen	Lineaire weegschalen zijn mogelijk beter geschikt voor vrijstromende materialen, wat uitdagingen oplevert bij cohesieve of niet-vrijstromende materialen.

7. Een lineaire weegschaal aankopen

7.1 Tweedehands lineaire weegschalen

Bij de aankoop van een tweedehands lineaire weegschaal moeten meerdere factoren in overweging worden genomen om de juiste aankoop te garanderen. Hier zijn enkele belangrijke factoren om rekening mee te houden:

• Gebruik van de Weegschaal: Bepaal de specifieke toepassing en functies die u nodig heeft. Overweeg bijvoorbeeld of de weegschaal zal worden gebruikt voor het wegen van grote verpakkingen in een distributiecentrum of voor andere specifieke doeleinden.

• Plaats in de Industriële Omgeving: Overweeg waar de weegschaal zal worden gebruikt om ervoor te zorgen dat deze geschikt is voor die omgeving.

• Capaciteit: Evalueer het maximale gewicht dat de weegschaal moet verwerken om de juiste capaciteit te bepalen.

• Nauwkeurigheid: Beoordeel het vereiste nauwkeurigheidsniveau voor uw operaties en zorg ervoor dat de tweedehands weegschaal aan die eisen voldoet.

• Merk en Prijs: Dit zijn belangrijke factoren die de aankoop van tweedehands producten beïnvloeden. Overweeg de reputatie van het merk en de prijs van de tweedehands combinatieweegschaal.

• Risico: Evalueer mogelijke risico's die gepaard gaan met de tweedehands aankoop, zoals de staat van de apparatuur en de betrouwbaarheid van de verkoper.

• Onderhoud en Ondersteuning: Overweeg de beschikbaarheid van onderhoudsdiensten en technische ondersteuning voor de specifieke tweedehands combinatieweegschaal die u overweegt.

Deze factoren helpen bij het nemen van een weloverwogen beslissing bij de aankoop van een tweedehands combinatieweegschaal, zodat deze voldoet aan uw operationele vereisten en waarde biedt voor uw investering.
