Verdringerblazers (Lob, Roots, schroef) voor pneumatisch transport: een Technische Gids

Vraag of opmerking? Neem contact met ons op via admin@powderprocess.net

---

Samenvatting van de sectie
1. Waarvoor wordt een blower gebruikt?
2. Ontwerp van roterende lobblowers
3. Prestaties van roterende blowers in pneumatische transporttoepassingen
4. Belangrijke ontwerpoverwegingen
5. Andere blower-ontwerpen
6. Fabrikanten van luchtblowers

---

1. Waarvoor wordt een blower gebruikt?

Toepassingen van verdringerblazers

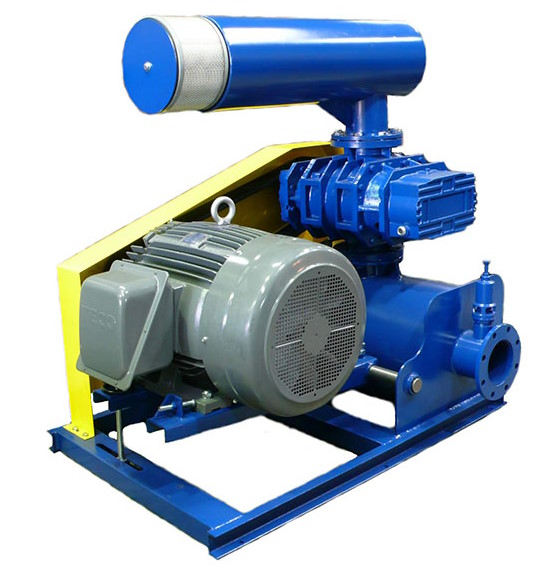

Blowers vormen de luchtverplaatsers in vele pneumatische transportsystemen die functioneren in verdunde fase. Ze kunnen aan het begin van de leiding worden geplaatst om overdruk te leveren, of aan het einde van de lijn om vacuüm te creëren. Het meest gebruikte type luchtverplaatser voor dit doel is de Roots-blower, een volumetrische blower die zowel in druk- als vacuümmodus kan werken zonder specifieke aanpassingen.

2. Ontwerp van roterende lobblowers

Hoe werkt een Roots-blower?

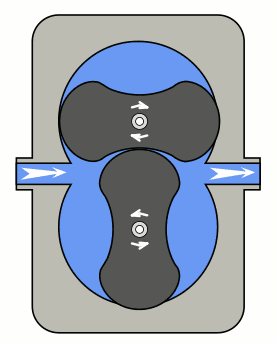

Roterende lobblowers zijn uitgerust met 2 rotoren. Door te roteren en in elkaar te grijpen, verplaatsen de rotoren een hoeveelheid lucht van de zuigzijde naar de drukzijde. Dergelijke blowers worden vaak "Roots-blower" genoemd. Roots-blowers zijn verdringerblowers. Standaardontwerpen hebben slechts 2 lobben (zoals in de afbeeldingen), terwijl recentere ontwerpen 3 lobben hebben, wat een betere efficiëntie mogelijk maakt.

Gelet op de kleine speling tussen de behuizing en de rotor, moet de behandelde lucht bijzonder schoon zijn; stof wordt niet getolereerd omdat dit schade aan de blower kan veroorzaken. Om te voorkomen dat stof de blower binnendringt, zijn dergelijke blowers uitgerust met een filter aan de zuigzijde.

Voor hygiënische toepassingen moeten olievrije systemen worden gespecificeerd.

3. Prestaties van roterende blowers in pneumatische transporttoepassingen

Welke druk kan een Roots-blower bereiken?

Roterende lobblowers kunnen maximaal 1 bar(g) overdruk en maximaal -0,5 bar(g) vacuüm bereiken. De maximale werkdrukken van pneumatische transportblowers worden daarom vaak ingesteld op 0,7–0,8 bar(g) overdruk en -0,3 tot -0,4 bar(g) vacuüm. Men moet ook rekening houden met het feit dat de compressie de lucht verhit, wat van belang kan zijn voor verdunde-fase-transport onder druk en mogelijk het gebruik van een nakoeler vereist. De prestaties van een blower worden weergegeven in blowerprestatiecurves.

4. Belangrijke ontwerpoverwegingen

Hoe kiest u een luchtblower voor pneumatisch transport?

Roterende lobblowers zijn volumetrisch; ze nemen altijd een volume lucht op en brengen dit naar nieuwe omstandigheden. Wanneer het systeem onder druk wordt gebruikt, moet in het ontwerp rekening worden gehouden met het feit dat, als de afvoer druk toeneemt, het geleverde volume afneemt, wat leidt tot een lagere luchtsnelheid in de leiding. Er moet voldoende marge worden aangehouden, zodat de luchtsnelheid onder druk nog hoog genoeg is om in verdunde fase te transporteren (snelheid > saltatie of blokkeersnelheid voor het getransporteerde product).

5. Andere ontwerpoverwegingen

Hoeveel soorten blowers zijn er?

De energie-efficiëntie van de gekozen blowertechnologie is een ander selectiecriterium. Hybride of schroefblowers kunnen een terugverdientijd van ongeveer 2 jaar hebben in vergelijking met klassieke Roots-blowers, mits intensief gebruikt.

Wat zijn de verschillende soorten blowers die in pneumatisch transport worden gebruikt en hun kenmerken?

Blowertype	Beschrijving	Toepassingen en voordelen
Roterende Lobblowers	- Gebruiken roterende lobben om een vast volume lucht in te sluiten en te verplaatsen.	- Ideaal voor lagedruktoepassingen in pneumatische transportsystemen.
	- Bekend om hun duurzaamheid en betrouwbaarheid.	- De OMEGA-serie blowers van Kaeser met drieloopsrotoren zijn populair.
Centrifugale Ventilatoren	- Ook bekend als centrifugaalblowers.	- Leveren een hoge luchtstroom bij relatief lage druk.
	- Worden vaak gebruikt in verdunde-fase-transportsystemen.	- Efficiënt voor het leveren van transportlucht aan het systeem.
Roots-blowers	- Sluiten lucht in een vast volume in en persen deze tegen de systeemdruk.	- Geschikt voor pneumatisch transport dankzij diverse voordelen.
	- Worden gebruikt in zowel positieve als negatieve transportsystemen.

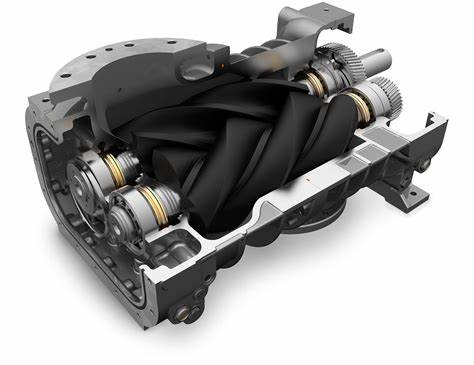

Schroefblowers	- Leveren efficiënte en betrouwbare lagedruklucht.	- Worden gebruikt voor transport, beluchting en procesapplicaties.
	- Eenvoudig te onderhouden en leveren olievrije lucht.	- Vaak opgenomen in blowerpakketten.

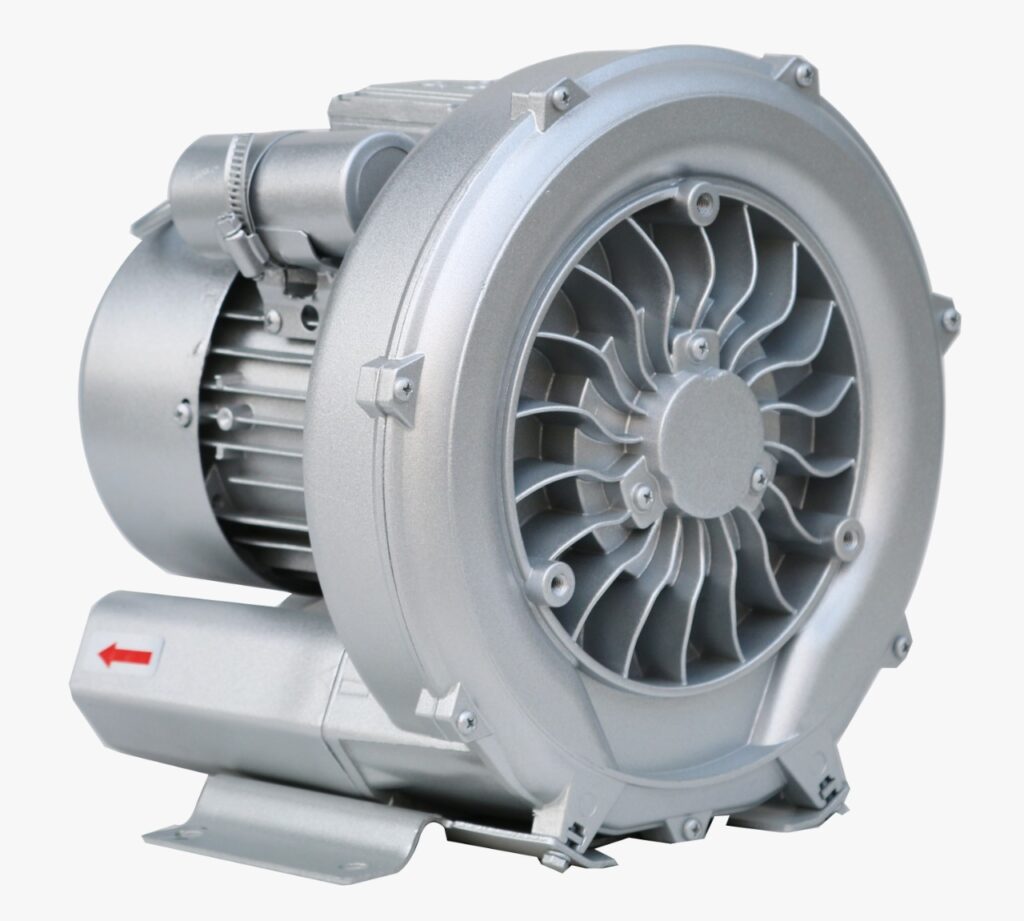

Kenmerk	Roterende Lobblowers (Roots)	Schroefblowers	Zijkanaalblowers
Afbeelding
Werkingsprincipe	Verdringer	Verdringer (positieve verplaatsing)	Dynamische verplaatsing
Ontwerp	Tweelobbig of drielobbig	Schroefrotor	Wiel met zijkanalen
Efficiëntie	Hoog	Hoog	Matig tot Hoog
Drukbereik	Tot 1 bar(g) overdruk	Tot 1,2 bar(g) overdruk	Tot 1,5 bar(g) overdruk
Vacuüm capaciteit	Tot -0,5 bar(g) onderdruk	Tot -0,6 bar(g) onderdruk	Tot -0,7 bar(g) onderdruk
Onderhoud	Regelmatige smering, filter vervanging	Regelmatige smering,filtervervanging	Zelden onderhoud onderhoud
Energierendement	Matig tot Hoog	Hoog	Matig tot Hoog
Geluidniveau	Matig	Laag	Matig
Toepassingsflexibiliteit	Geschikt voor verdunde fase en dichte fase transport	Geschikt voor zowel verdunde als dichte fase transport	Geschikt voor lage tot matige druktoepassingen
Milieuoverwegingen	Olievrije opties beschikbaar	Olievrije opties	Olievrije opties

6. Fabrikanten van luchtblowers

Fabrikanten van verdringerblowers

Om offertes en prijzen van luchtblowers voor pneumatisch transport te verkrijgen, kan de lezer contact opnemen met de volgende bedrijven:

• Aerzen compressoren

• Robuschi compressoren

• Mapro blowers (ook voor zijkanaalblowers)


(PowderProcess.net heeft geen banden met deze bedrijven)
