Sprühtrockner-Kammerkonfigurationen

1. Die verschiedenen Sprühtrockner-Konfigurationen

Der Trocknungseffekt in der Trocknungskammer basiert auf dem intensiven Kontakt zwischen der Trocknungsluft und dem zu trocknenden Produkt. Im Laufe der Entwicklungsgeschichte der Sprühtrocknung haben Forscher und Unternehmen verschiedene Methoden entwickelt, um die Trocknungsluft und das Material in Kontakt zu bringen. Dies führte zur Kommerzialisierung von **drei Typen von Trocknungskammern**:

• Gleichstromführung
• Gegenstromführung
• Mischstromführung

Diese Seite erklärt die einzelnen Konzepte und geht auf die Vor- und Nachteile der jeweiligen Lösungen ein.

2. Sprühtrocknung im Gleichstrom – Definition sowie Vor- und Nachteile

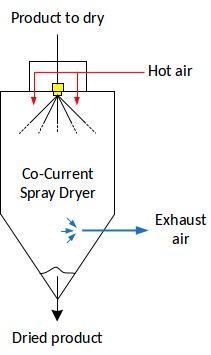

Bei der Gleichstromführung werden das Produkt und die Trocknungsluft an derselben Stelle in die Trocknungskammer eingeführt, in der Regel am oberen Ende vertikaler Kammern. Das bedeutet, dass die heißeste Luft zuerst mit dem zu trocknenden Produkt in Kontakt kommt.^.

Dies bewirkt eine sehr schnelle Trocknung im ersten Abschnitt des Sprühturms. Da das Material jedoch nach der Zerstäubung mit Wasser gesättigt ist,^. bleibt seine Temperatur mehr oder weniger konstant und entspricht der Feuchttemperatur (Kühlgrenztemperatur) der Trocknungsluft. Diese Eigenschaft ist besonders vorteilhaft, da sie das Material vor Überhitzung schützt – ein entscheidender Faktor für temperaturempfindliche Stoffe.

Die Lufttemperatur sinkt nach dem ersten Kontakt mit dem Material, und die Luft transportiert die Partikel während des Trocknens pneumatisch abwärts. Da die Temperatur der Luft abnimmt und ihre Feuchtigkeit zunimmt, ist die Trocknungseffizienz am Kammerausgang geringer. Aufgrund der pneumatischen Förderung ist die Verweilzeit in der Regel sehr kurz.

Vorteile	Nachteile
Schutz des Materials vor Überhitzung	Höhere Restfeuchte, die möglicherweise eine zweite Trocknungsstufe erfordert
Kurze Verweilzeit
Das Material wird pneumatisch durch die Trocknungsluft gefördert

3. Gegenstrom-Sprühtrocknung – Definition sowie Vor- und Nachteile

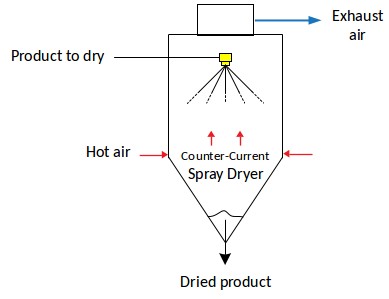

Bei der Gegenstrom-Sprühtrocknung werden das zu trocknende Material und die Luft an gegenüberliegenden Positionen in die Kammer eingeleitet – in der Regel das Material am oberen und die Luft am unteren Ende. Dadurch kommt die trockenste Luft zuerst mit den bereits getrockneten Partikeln in Kontakt. Theoretisch ermöglicht diese Betriebsweise eine effizientere Trocknung, da die treibende Kraft zwischen der trockenen Luft und den feuchten Partikeln stets maximal ist.^. Kontaktpunkt

Abbildung 2: Gegenstrom-Sprühtrocknung

Da die getrockneten Partikel mit der heißeren Luft in Kontakt kommen, steigt ihre Temperatur und nähert sich der Einlasstemperatur der Trocknungsluft an. Im Gegensatz zur Gleichstromtrocknung fehlt hier der schützende Effekt der verdampfenden Feuchtigkeit, was zu einer Überhitzung und möglichen Schädigung des Materials führen kann. Daher eignet sich diese Trocknungsmethode nur für hitzebeständige Produkte.

Vorteile	Nachteile
**Hinweis:** *Dieser Punkt ist irreführend – im Gegenstrom wird das Material **nicht** vor Überhitzung geschützt.*	Mögliche Überhitzung und Degradation des Produkts
Längere Verweilzeit als bei der Gleichstrom-Sprühtrocknung	Größere Menge an Feinstaub, der durch die Abluft ausgetragen und zurückgewonnen werden muss

4. Mischstrom-Sprühtrocknung – Definition sowie Vor- und Nachteile

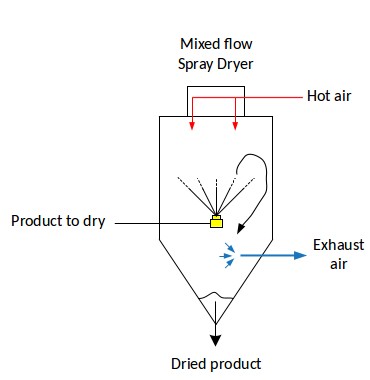

Die Mischstrom-Sprühtrocknung (auch kombinierte Stromführung genannt) vereint die beiden oben beschriebenen Techniken. Die heiße Luft wird am oberen Ende des Trocknungsturms eingeführt, während die Flüssigkeit in der unteren Hälfte der Kammer nach oben zerstäubt wird. Dadurch bewegen sich die Partikel zunächst im Gegenstrom und – nach Aufnahme durch das Gas – im Gleichstrom.

Die Zerstäubung erfolgt in bereits abgekühlter Luft, was zu einer geringeren Trocknungsrate, aber auch zu einem dichteren Produkt führt. Es muss darauf geachtet werden, dass teilweise getrocknete Partikel beim Aufstieg nicht durch die heißere Luft am Kammerkopf beschädigt werden.
