Zementproduktion: Schritt für Schritt erklärt

Zement ist ein essenzielles Material für den Bau von Gebäuden und großen Strukturen wie Staudämmen, Brücken oder Kraftwerken, da er nach dem Mischen mit anderen Materialien wie Sand und Kies die Herstellung von Beton ermöglicht. Die Beherrschung der Zementproduktion und -verwendung war ein Grundpfeiler der modernen Zivilisation. Hochwertiger Zement ist zwingend erforderlich, um komplexere, effizientere und widerstandsfähigere Gebäude zu errichten. Die Optimierung des Zementherstellungsprozesses ist zudem entscheidend für unsere Zukunft, da der Prozess extrem energieintensiv ist und einen erheblichen Anteil der weltweiten CO₂-Emissionen verursacht. Dieser Artikel konzentriert sich auf den Herstellungsprozess von Zement, dessen CO₂-Bilanz, und gibt einen Überblick über die Produktionsschritte. Weitere Artikel auf dieser Website behandeln spezifische Grundoperationen innerhalb dieses Prozesses (Mischen, Mahlen usw.), auf die der Leser für detailliertere Informationen verwiesen wird.

1. Überblick über den Zementherstellungsprozess

Welche Schritte sind für die Zementherstellung erforderlich?

Der Herstellungsprozess von Zement ist nicht besonders komplex, umfasst jedoch viele Schritte, um von rohen Kalksteingesteinen zu hochwertigem Zement zu gelangen. Die Schritte sind wie folgt [Britannica]:

• Kalksteingewinnung in einem Steinbruch
• Zerkleinern des Kalksteins zu fein gemahlenem Kalksteinmehl
• Zugabe von Ton und Sand
• Mahlen zu einer feinen Mischung aus Kalkstein, Ton und Sand
• Pyroverarbeitung in einem Ofen, die zur Herstellung von Klinker führt
• Abkühlen und Zugabe von Gips
• Mahlen von Gips und Klinker, die gemeinsam den Zement bilden

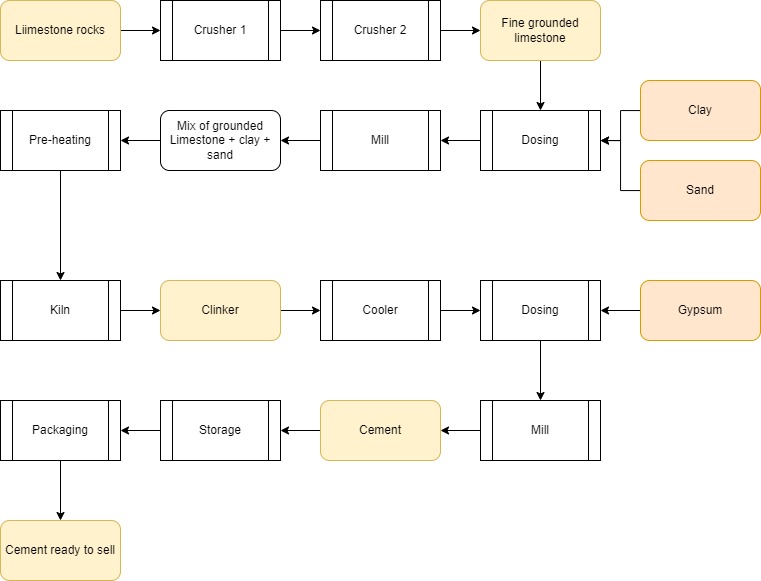

Das Blockdiagramm des Zementherstellungsprozesses ist unten dargestellt:

Abbildung 1: Blockdiagramm des Zementherstellungsprozesses

2. Zementherstellung Schritt für Schritt

2.1 Zerkleinern von Kalksteingestein

Das Zerkleinern von Kalksteingestein erfolgt typischerweise mit einer Brechmaschine. Die Art der verwendeten Maschine kann je nach Anwendung und gewünschter Endkorngröße variieren.

Eine häufig verwendete Maschine für das Zerkleinern von Kalkstein ist der Backenbrecher. Dieser Brechertyp nutzt eine feste und eine bewegliche Brechbacke, um das Gestein durch Druck in kleinere Stücke zu zerbrechen. Eine weitere Option ist der Prallbrecher, der schnell rotierende Hämmer verwendet, um das Gestein in kleinere Fragmente zu zerschlagen.

Beide Maschinen eignen sich effektiv zum Zerkleinern von Kalksteingestein, wobei die Wahl von Faktoren wie der gewünschten Endkorngröße, der zu verarbeitenden Materialmenge und den spezifischen Eigenschaften des zu brechenden Kalksteins abhängt.

2.2 Feinmahlen von Kalkstein, Ton und Sand

Die Zementherstellung umfasst typischerweise das Mahlen von zerkleinertem Kalkstein, Ton und Sand. Die Rohmaterialien werden zu einem feinen Pulver gemahlen, das anschließend gemischt und erhitzt wird, um Zement zu bilden.

Eine in diesem Prozess eingesetzte Maschine ist die Kugelmühle. Diese Maschine verwendet rotierende Zylinder, die mit Stahlkugeln gefüllt sind, um die Rohmaterialien zu einem feinen Pulver zu vermahlen. Die Zylinder rotieren mit relativ niedriger Geschwindigkeit, wodurch die Kugeln kaskadieren und die Rohmaterialien zermahlen. Das resultierende Pulver wird anschließend durch einen Sichter geleitet, um übergroße Partikel abzutrennen, bevor es gemischt und erhitzt wird, um Zement zu bilden. Der Einsatz von Kugelmühlen ist im Zementherstellungsprozess weit verbreitet, da sie effizient, kostengünstig sind und eine gleichmäßige Produktqualität liefern.

2.3 Pyroverarbeitung in einem Ofen zur Klinkerproduktion

Die Klinkerherstellung in einem Ofen ist ein zentraler Schritt in der Zementproduktion. Die in diesem Prozess verwendeten Rohmaterialien umfassen typischerweise Kalkstein, Ton und Sand, während auch andere Mineralien wie Eisenerz und Schiefer verwendet werden können. Wie oben beschrieben müssen diese Materialien zerkleinert und zu einem feinen Pulver gemahlen werden, bevor sie gemischt und in den Ofen eingebracht werden.

Der Ofen ist ein großer, zylindrischer Brennofen, der auf hohe Temperaturen, in der Regel etwa 1400–1500 °C, unter Verwendung von Kohle, Erdgas oder anderen Brennstoffen erhitzt wird. Wenn die Rohmaterialien in den Ofen eingebracht werden, werden sie schrittweise erhitzt und in eine geschmolzene Masse umgewandelt, die als Klinker bekannt ist. Dieser Prozess umfasst eine Reihe chemischer Reaktionen, einschließlich der Freisetzung von Kohlendioxid und der Bildung neuer Mineralien. Dieser Prozessschritt ist extrem energieintensiv und einer der Hauptgründe, warum die Zementproduktion einen großen Anteil der globalen Treibhausgasemissionen ausmacht.

Das Ziel der Ofennutzung bei der Klinkerherstellung besteht darin, die notwendigen Bedingungen für chemische Reaktionen zu schaffen, die letztlich zur Bildung eines harten, festen Materials führen, das zu einem feinen Pulver gemahlen und zur Zementherstellung verwendet werden kann. Klinker ist eine Schlüsselkomponente in der Zementproduktion, da er die bindenden Eigenschaften liefert, die es dem Endprodukt ermöglichen, auszuhärten und abzubinden.

2.4 Klinkermahlen zur Zementherstellung

Sobald der Klinker im Ofen produziert wurde, wird er abgekühlt und anschließend mit einer Kombination aus Kugelmühlen und Vertikalrollenmühlen zu einem feinen Pulver gemahlen. Während des Mahlprozesses wird dem Klinkerpulver in der Regel Gips zugesetzt, um die Abbindezeit des resultierenden Zements zu steuern. Weitere Zusatzstoffe können hinzugefügt werden, um die Eigenschaften des Endprodukts zu modifizieren, wie z. B. Hüttensand, Flugasche oder puzzolanische Materialien.

Der Mahlprozess umfasst den Einsatz von Maschinen wie Kugelmühlen und Vertikalrollenmühlen. Kugelmühlen sind zylindrische Vorrichtungen, die sich um eine horizontale Achse drehen und Stahlkugeln verwenden, um den Klinker und die Zusatzstoffe zu einem feinen Pulver zu vermahlen. Vertikalrollenmühlen verwenden hingegen Rollen, um den Klinker und die Zusatzstoffe zu zermahlen, die von oben in die Mühle eingebracht und dann zwischen den Rollen und dem darunter liegenden Mahltisch zerkleinert werden. Beide Mühlentypen werden häufig in der Zementproduktion eingesetzt.

Sobald der Klinker und die Zusatzstoffe zu feinem Zementpulver vermahlen wurden, wird der Zement zu Lagersilos und anschließend zu Verpackungs- und Verteilerzentren transportiert.

Der resultierende Zement kann für eine Vielzahl von Bauanwendungen verwendet werden, darunter die Herstellung von Beton, Mörtel und anderen Baumaterialien.

3. Energiebedarf und CO₂-Emissionen der Zementproduktion

3.1 Wie viel CO₂ wird pro Tonne produzierten Zements emittiert?

Die Zementproduktion ist aufgrund der hohen Temperaturen, die für die Klinkerherstellung in einem Ofen erforderlich sind, sowie der während der Pyroverarbeitung ablaufenden chemischen Reaktionen ein extrem energieintensiver Prozess.

Der Prozess der Klinkerherstellung erfordert das Erhitzen einer Mischung aus Rohmaterialien auf extrem hohe Temperaturen, typischerweise etwa 1400–1500 °C, was erhebliche Energiemengen erfordert. Der Einsatz fossiler Brennstoffe wie Kohle, Erdgas und Öl ist in der Zementproduktion sowohl als Brennstoff für den Ofen als auch als Wärmequelle für andere Prozessschritte üblich, was zu CO₂-Emissionen durch Verbrennung führt. Allerdings sind auch die im Ofen ablaufenden chemischen Reaktionen (Kalzination) für bis zu 60 % der gesamten Emissionen des Zementherstellungsprozesses verantwortlich [PCA].

Zusätzlich erfordern auch Mahl- und Zerkleinerungsvorgänge, die sowohl vorgelagert (Kalksteinzerkleinerung und -mahlung) als auch nachgelagert (Mahlen von Klinker zu Zementpulver) stattfinden, erhebliche Energiemengen.

Die Menge an CO₂, die bei der Herstellung von 1 Tonne Zement entsteht, kann je nach einer Reihe von Faktoren variieren, darunter der spezifische Produktionsprozess, die Art des verwendeten Ofens und die Quelle des eingesetzten Brennstoffs. Im Durchschnitt wird jedoch geschätzt, dass die Produktion von 1 Tonne Zement etwa 900 kg CO₂ emittiert [PCA].

Der Anteil der Zementproduktion an den globalen Treibhausgasemissionen variiert je nach Quelle. Die Portland Cement Association beziffert die CO₂-Emissionen durch die Zementproduktion auf etwa 1,5 % der gesamten US-Emissionen, während andere Quellen [BBC] davon ausgehen, dass bis zu 8 % der globalen CO₂-Emissionen auf die Zementherstellung entfallen. In jedem Fall handelt es sich um erhebliche Mengen, weshalb die Optimierung des Zementherstellungsprozesses und die Steigerung der Energieeffizienz von großer Bedeutung sind.

3.2 Wie kann die Umweltbelastung der Zementproduktion reduziert werden?

Die Zementindustrie steht unter Druck, Lösungen zur Dekarbonisierung des Zementherstellungsprozesses zu finden. Zu den umgesetzten oder erforschten Lösungsansätzen gehören folgende:

• Prozessoptimierung / Energieeinsparungen: Wie bei jedem Prozess können durch bessere Prozessbeherrschung Verbesserungen erzielt werden, z. B. durch bessere Automatisierung und Steuerung des Ofens oder durch die Rückgewinnung von Abwärme aus dem Ofen zur Vorerwärmung der Materialien.

• Alternative Brennstoffe: Ein Ansatz zur Reduzierung der CO₂-Emissionen in der Zementproduktion besteht darin, fossile Brennstoffe durch alternative Brennstoffe wie Biomasse, Abfallmaterialien oder erneuerbare Energiequellen zu ersetzen. Dies kann dazu beitragen, den gesamten CO₂-Fußabdruck des Produktionsprozesses zu verringern.

• CO₂-Abscheidung und -Nutzung: Ein weiterer Ansatz besteht darin, die während des Produktionsprozesses entstehenden CO₂-Emissionen abzuscheiden und entweder zu speichern oder für andere Zwecke zu nutzen, z. B. für die Herstellung anderer Materialien.

• Alternative zementartige Materialien: Forscher untersuchen auch den Einsatz alternativer zementartiger Materialien wie Flugasche, Hüttensand oder puzzolanische Materialien, die als teilweiser Ersatz für Klinker in der Zementproduktion verwendet werden können (Reduzierung des Klinker-Zement-Verhältnisses).Dies kann dazu beitragen, den Energiebedarf und die Emissionen im Zusammenhang mit der Klinkerproduktion zu reduzieren.

• Innovative Produktionsprozesse: Es werden mehrere innovative Produktionsprozesse entwickelt, um die Zementherstellung effizienter und nachhaltiger zu gestalten, wie z. B. der Einsatz von kalziniertem Ton, neuartige Ofendesigns und die Verwendung CO₂-neutraler Brennstoffe wie Wasserstoff.

Quelle

[Britannica] Zement, Encyclopedia Britannica Online
[PCA] CO₂-Fußabdruck, Portland Cement Association
[BBC] Klimawandel: Der massive CO₂-Emittent, von dem Sie vielleicht nichts wissen, BBC News Online
