Folienabwicklung und Folienzug in Pulverabfüllanlagen: Übersicht

1. Einführung

Was ist ein Folienabwickler?

Das Verpackungsmaterial, das in Schüttgut-Pulverabfüllanlagen mit VFFS oder HFFS-Abfüllmaschinen verwendet wird, wird in Rollen (oder Spulen) geliefert, die in der Regel mehrere hundert Meter lang sind. Um diese Folie verwenden zu können, muss sie abgewickelt werden. Dies geschieht im Folienabwicklungsbereich (oder Abwickler) einer Form-, Füll- und Siegelmaschine (FFS).

Die Abwicklung hat auch die Funktion, eine korrekte Spannung der Folie sicherzustellen, damit daraus ein ordnungsgemäßer Beutel geformt werden kann. Die Folienzugspannung ist sehr wichtig: Ist sie zu niedrig, ist die Form der Verpackung nicht zufriedenstellend; ist sie zu hoch, besteht die Gefahr eines Folienrisses, wenn die Verpackungsmaschine daran zieht.

2. Folienabwicklung

2.1 Komponenten der Folienabwicklung

Eine Abfüllmaschine besteht aus folgenden Abschnitten:

• Folienrollenmaterial
• (Motorisierter Abwickler)
• Folienzug / Tänzerrolle
• (Bedruckung)

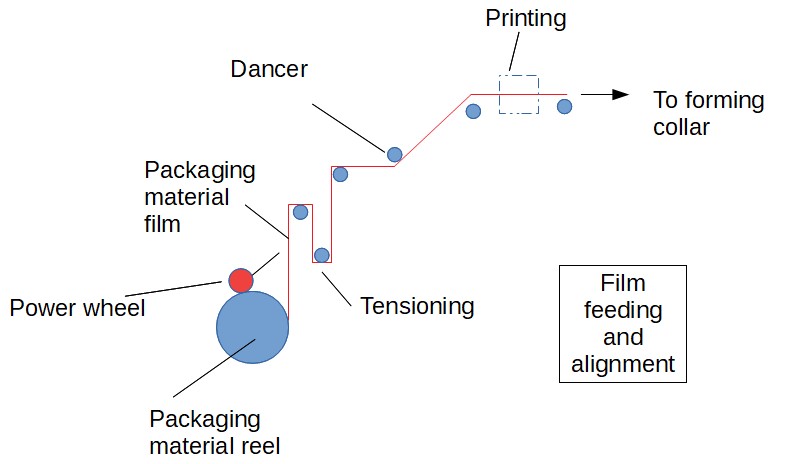

Abbildung 1: Komponenten des Folienabwicklungsbereichs einer Schüttgut-Pulverabfüllmaschine (Form-Füll-Siegel)

2.2 Funktionsprinzip der Folienabwicklung

SCHRITT 1: Handhabung der Folienrolle

Das in Rollen (oder Spulen) gelieferte Verpackungsmaterial muss zunächst auf eine Welle am hinteren Teil der Maschine montiert werden. Dies ermöglicht die automatische Rotation, wenn die Maschine die Folie zum Gebrauch abzieht.

Bei einigen Verpackungsmaschinen reicht das Abziehen der Folie nicht aus, und ein angetriebenes Rad wird hinzugefügt, um die Rotation der Rolle zu unterstützen, insbesondere wenn diese sehr schwer ist.

SCHRITT 2: Spannungseinstellung

Die Folie muss die richtige Spannung aufweisen, um im weiteren Prozessverlauf verwendet werden zu können. Dazu drückt ein Spannungsarm auf die Folie, und die Spannung wird durch Tänzerrollen (Umlenkrollen) weiter reguliert. Die Folienzugspannung ist entscheidend für eine hochwertige Verpackung und einen optimalen, unterbrechungsfreien Betrieb der Maschine.

SCHRITT 3: Bedruckung

Sobald die Folie korrekt gespannt ist, kann eine Tinten- oder Laserdruckmaschine hinzugefügt werden, um z. B. einen Code auf das Verpackungsmaterial zu drucken.

2.3 Fehlerbehebung bei Problemen mit der Folienabwicklung

Es kann vorkommen, dass die Verpackungsmaschine nicht ordnungsgemäß arbeitet und häufige Stillstände aufgrund von Problemen mit der Folienabwicklung auftreten. Hier ist eine Liste gängiger Probleme und möglicher Abhilfemaßnahmen:

Beobachtetes Problem	Ursache und mögliche Maßnahmen
Die Rolle dreht sich nicht im Abwickler	Zu schwer, benötigt ein angetriebenes Rad Zu viel Reibung Spleißtisch ist eingeklemmt Folienabwickelbremse ist zu stark eingestellt
Folienzugspannung am Austritt des Abwicklers ist nicht korrekt	Spannungsrolle und Tänzerrolle sind nicht richtig eingestellt Problem mit dem Verpackungsmaterial Folienabwickelbremse muss feinjustiert werden

3. Bewährte Methoden zur Optimierung des Abwicklers

Eine korrekte Einrichtung und Kalibrierung der Abwickler sind von entscheidender Bedeutung für eine optimale Leistung und Zuverlässigkeit in Abfüllanlagen. Hier sind einige bewährte Methoden, die zu berücksichtigen sind:

• Korrekte Installation: Stellen Sie zunächst sicher, dass der Abwickler gemäß den Herstellerspezifikationen korrekt installiert ist. Dazu gehören die sichere Montage des Rollenhalters oder der Welle, die Ausrichtung mit dem Zuführmechanismus der Abfüllmaschine sowie die Überprüfung, dass alle Verbindungen fest und ordnungsgemäß angebracht sind.

• Kalibrierung der Zugspannungskontrolle: Die Kalibrierung des Zugspannungskontrollsystems ist entscheidend, um konstante Spannungswerte im Verpackungsmaterial aufrechtzuerhalten. Dies umfasst die Anpassung der Spannungseinstellungen basierend auf Art und Eigenschaften des verwendeten Materials. Führen Sie gründliche Tests durch, um sicherzustellen, dass die Spannung während des gesamten Abwickelvorgangs gleichmäßig bleibt.

• Regelmäßige Wartung: Führen Sie einen präventiven Wartungsplan für den Abwickler ein, um Probleme zu vermeiden und dessen Lebensdauer zu verlängern. Dies kann regelmäßige Inspektionen, Reinigung der Komponenten, Schmierung der beweglichen Teile und den Austausch abgenutzter oder beschädigter Elemente umfassen. Die Einhaltung eines Wartungsplans kann das Risiko unerwarteter Ausfallzeiten und kostspieliger Reparaturen verringern.

• Überwachung und Anpassung: Nutzen Sie Überwachungsgeräte und Sensoren, die in den Abwickler integriert sind, um Parameter wie Spannungswerte, Materialgeschwindigkeit und Abweichungen vom Normalbetrieb zu verfolgen. Legen Sie Protokolle für Bediener fest, um diese Metriken regelmäßig zu überwachen und etwaige Anomalien oder Warnmeldungen umgehend zu behandeln. Zudem sollten Bediener darin geschult werden, notwendige Anpassungen vorzunehmen, um eine optimale Leistung zu gewährleisten.

• Materialhandhabungsverfahren: Entwickeln Sie standardisierte Verfahren für die Handhabung und das Laden von Verpackungsmaterialien auf den Abwickler. Stellen Sie sicher, dass Bediener darin geschult sind, Materialien sorgfältig zu handhaben, um Beschädigungen oder Kontaminationen zu vermeiden. Eine korrekte Materialhandhabung kann Abfall minimieren, das Risiko von Fehlern verringern und zur allgemeinen Effizienz beitragen.

• Dokumentation und Aufzeichnung: Führen Sie detaillierte Aufzeichnungen über Wartungsaktivitäten, Kalibrierungsanpassungen sowie durchgeführte Fehlerbehebungen oder Reparaturen am Abwickler. Diese Dokumentation dient als wertvolle Referenz für die Nachverfolgung von Leistungstrends, die Identifizierung wiederkehrender Probleme und die Planung zukünftiger Wartungsaufgaben.

4. Probleme und Lösungen beim Betrieb des Abwicklers

Trotz ihrer entscheidenden Rolle in Abfüllanlagen sind Abwickler nicht ohne Herausforderungen. Um diese effektiv zu bewältigen, ist ein gründliches Verständnis der zugrunde liegenden Probleme und die Umsetzung geeigneter Lösungen erforderlich. Hier sind einige häufige Herausforderungen bei Abwicklern und Strategien zu deren Überwindung:

• Materialkompatibilität: Eine der Hauptaufgaben von Abwicklern besteht darin, eine Vielzahl von Verpackungsmaterialien mit unterschiedlichen Eigenschaften zu handhaben. Unterschiedliche Materialien können variierende Elastizität, Dicke und Oberflächenreibung aufweisen, was den Abwickelprozess beeinflussen kann. Um dies zu bewältigen, können Ingenieure Abwickler mit einstellbaren Spannungskontrollmechanismen und materialangepassten Handhabungsfunktionen einsetzen. Zudem können Materialkompatibilitätstests und die Optimierung der Abwicklereinstellungen entsprechend dazu beitragen, einen reibungslosen und gleichmäßigen Materialfluss zu gewährleisten.

• Überwachung und Wartung: Abwickler erfordern regelmäßige Überwachung und Wartung, um Probleme wie Materialstaus, -brüche oder Spannungsschwankungen zu vermeiden. Unzureichende Überwachungs- und Wartungspraktiken können jedoch zu unerwarteten Stillständen und Produktionsverzögerungen führen. Um dies zu adressieren, sollten Produktionsstätten umfassende Wartungspläne für Abwickler einführen, die routinemäßige Inspektionen, Reinigung und Schmierung der Komponenten umfassen. Darüber hinaus können fortschrittliche Überwachungssysteme mit Echtzeitwarnungen eine frühzeitige Erkennung potenzieller Probleme ermöglichen, sodass Bediener proaktiv Maßnahmen ergreifen können, um Störungen zu verhindern.

• Spannungskontrolle: Die Aufrechterhaltung optimaler Spannungswerte im Verpackungsmaterial ist entscheidend für Gleichmäßigkeit und zur Vermeidung von Problemen wie Faltenwurf, Rissen oder Fehlausrichtung. Die Gewährleistung einer konsistenten Spannungskontrolle kann jedoch eine Herausforderung darstellen, insbesondere bei flexiblen oder dehnbaren Materialien. Ingenieure können dies durch den Einsatz von Abwicklern mit fortschrittlichen Spannungskontrollsystemen, wie pneumatischen oder servogesteuerten Mechanismen, angehen, die präzise Einstellungen und Überwachung ermöglichen. Zudem können regelmäßige Kalibrierungen der Spannungseinstellungen und Schulungen der Bediener in korrekten Spannungskontrolltechniken die Leistung des Abwicklers optimieren.
